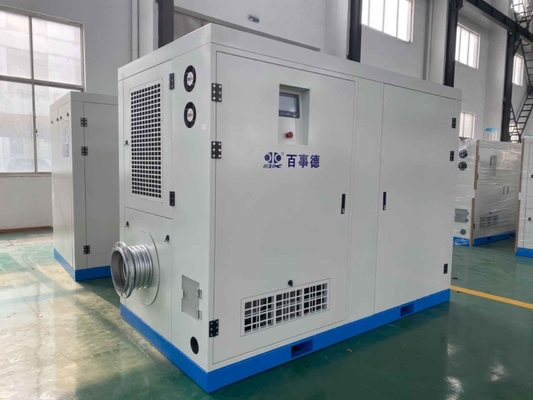

Ventilateur à vis à haute pression de VFD avec le moteur à un aimant permanent

Détails sur le produit:

Lieu d'origine:	porcelaine
Nom de marque:	B-TOHIN
Certification:	ISO9001 / ISO14001
Numéro de modèle:	BLG210RA

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Détails d'emballage:	CAS EN BOIS D'EXPORTATION
Délai de livraison:	30 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 ENSEMBLES PAR MOIS

Contact

Description de produit détaillée

Description:	Screw Blower BLG210RA	Pressure:	160-200Kpa
Air flow:	20.5m3/min-42.1m3/min	Package:	Wooden case
Motor Power:	75kw-132kw	Cooling Type:	oil
Port Dia.:	DN250	Blower Speed:	2800-4800 rpm
Mettre en évidence:	ventilateur à vis à haute pression , Ventilateur à vis de VFD , ventilateur jumeau de vis de moteur à un aimant permanent

Pour les appareils de traitement des eaux usées, la valeur maximale de l'échantillon doit être égale ou supérieure à:

Principe de fonctionnement
1L' aspiration commence.
2L' aspiration est terminée et la compression commence.
3Pendant la compression
4La compression s' arrête et la décharge commence.

Ventilateur à vis à haute pression de VFD avec le moteur à un aimant permanent 0

Caractéristiques

Économies d'énergie
Grâce au principe de compression adiabatique, l'efficacité totale du souffleur à vis sans huile dépasse 75%, ce qui permet d'économiser plus de 20% à 35% d'énergie que le souffleur Roots.Le souffleur est caractérisé par une pression de décharge plus élevée et une impulsion de pression plus faible.

Faible bruit
Le bruit aérodynamique du rotor à vis est très faible, et la sortie en douceur élimine la libération soudaine d'air interne, et l'entrée et la sortie ondulées minimisent les fluctuations du flux d'air,donc le bruit est moindre que celui des souffleurs traditionnels.

Il est intelligent.
La commande PLC intelligente, la télécommande et diverses méthodes de communication sont pratiques pour le fonctionnement et la gestion

Faible coût
La conception structurelle optimisée permet la durabilité du produit avec une consommation moindre.

Paramètres

Lubrification à la force	Plage de pression	100 à 200 KPa	Plage de débit d'air	3 à 200 m3/min	Portée de puissance	11 à 500 kW
Je ne veux pas.	Modèle	Diamètre	Pression des gaz d'échappement Le nombre d'étoiles	Flux d'air (m3/min)	Puissance du moteur (Kw)	Vitesse du corps principal (rpm)
1	Le nombre de points de contrôle est le suivant:	DN 150	100 à 150	3.0 à 6.8	11 à 22	3500 à 6000
2	Les données de référence sont fournies par les autorités compétentes.			4.0 à 9.4	11 à 30	3500 à 6000
3	Le système de contrôle de l'équipement doit être conforme à l'annexe II.			11.2-23. Je vous en prie.1	30 à 75	2800 à 5000
4	Le nombre d'étoiles de la série BLG170RB-II			15.3-315	30 à 90	2800 à 5000
5	Les mesures de sécurité doivent être appliquées conformément à l'annexe II.	DN 250	100 à 150	22.6 à 45.8	45 à 110	2600 à 4800
6	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	DN 250	100 à 150	28.2 à 56.6	55 à 132	2600 à 4800
7	Les données de référence doivent être fournies à l'autorité compétente de l'État membre.	DN300	100 à 150	55.3 à 98.9	110 à 250	2000 à 3300
8	Les données de référence sont fournies par les autorités compétentes.	DN350	100 à 150	101.2-196. Je vous en prie.4	220 à 480	1800 à 3100
9	Le système de contrôle de l'équipement doit être conforme à l'annexe II.	DN 150	160 à 200	10.5 à 21.1	45 à 75	3000 à 5000
10	Le nombre de points de contrôle doit être supérieur ou égal à:	DN 150	160 à 200	14.8 à 28.9	45 à 110	3000 à 5000
11	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	DN 250	160 à 200	20.5 à 42.1	75 à 132	2800 à 4800
12	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	DN 250	160 à 200	28.1-53. Je vous en prie.6	75 à 160	2800 à 4800
13	Les données de référence doivent être fournies à l'autorité compétente de l'État membre.	DN300	160 à 200	52.1 à 95	160 à 315	2200 à 3300

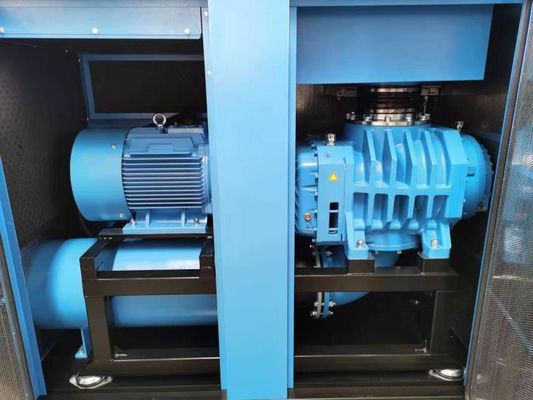

Description des pièces du souffleur

Corps principal du souffleur à vis d'arbre	conception du rotor à profil de haute efficacité ● adopter des engrenages synchrones et des engrenages de transmission de précision de niveau 5 selon la norme nationale ● Une disposition innovante des roulements à vis, des roulements radiaux fixes et des roulements de poussée adoptés pour prolonger la durée de vie ● séparation de l'huile et du gaz entre la chambre de compression et la chambre de lubrification réalisée par un joint labyrinthe + joint à anneau de carbone, assurant la décharge d'air pur.
Moteur à aimants permanents	Propriétés magnétiques, aucune énergie externe n'est requise pour maintenir son champ magnétique ● Haute efficacité et économie d'énergie, l'efficacité moyenne de 75% à 80% peut être atteinte dans la plage de vitesses de 1500 à 6000 r/min. ● Une régulation de tension très précise peut prolonger la durée de vie de la batterie. ● Aucun pinceau, aucun collecteur et aucune étincelle n'est produite pendant le fonctionnement, ce qui n'entraîne aucune interférence sans fil, ce qui améliore considérablement les performances.
Système de lubrification par huile	Système de refroidissement par lubrification à circulation forcée plus fiable conçu séparément ● système de circuit d'huile avancé composé de pompe à huile, refroidissement d'huile et filtre à huile ● une température d'huile basse permet une durée de vie plus longue des roulements et des engrenages

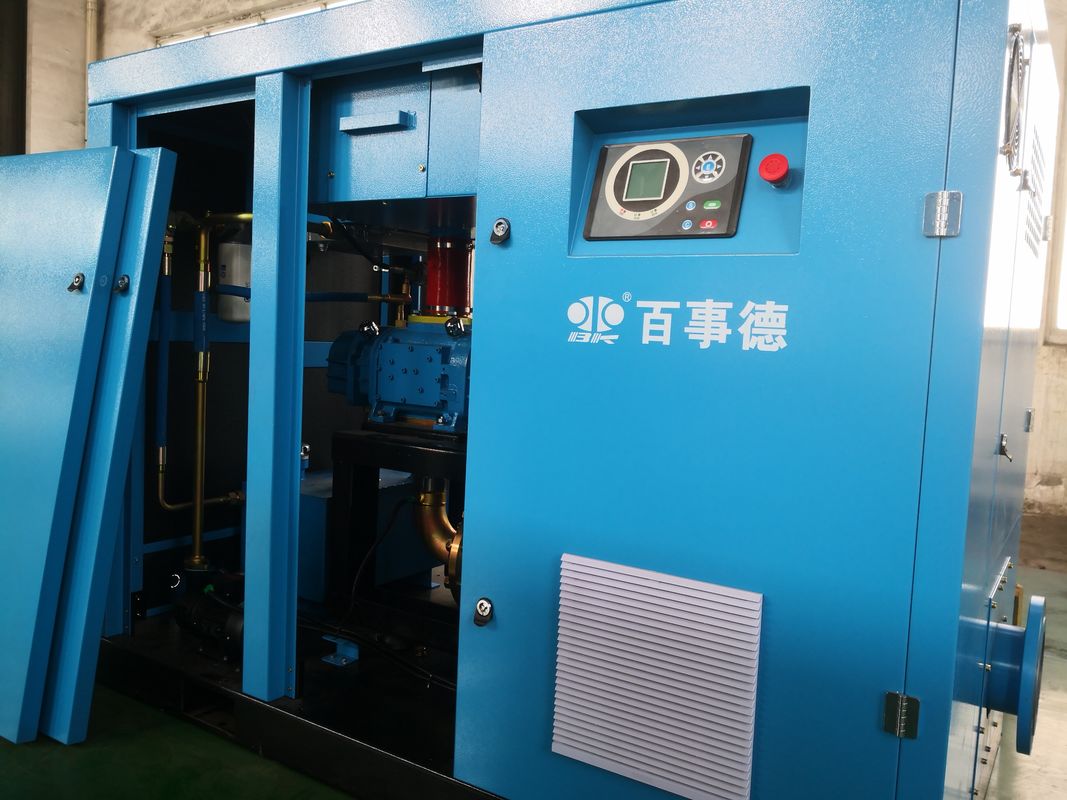

Système de commande de fonctionnement	Instrument de surveillance intégré de la station, module de commande du signal, onduleur, écran tactile, etc., sans installation supplémentaire ● la sélection des composants motopropulseurs est optimisée et les paramètres réglés avec précision permettent d'atteindre un rendement plus élevé ● Fonctions complètes de contrôle et de protection automatiques, et réaliser le contrôle en ligne et la télécommande en même temps ● Une variété de modes de fonctionnement, permettant aux utilisateurs d'ajuster le fonctionnement en fonction des changements de conditions de travail.

Portée de l'offre

Les postes	Définition	Unité	Je suis désolée.	Les commentaires
1	Corps principal du souffleur	ensemble	1
2	Moteur	ensemble	1	VFD
3	Ventilateur de refroidissement	ensemble	1
4	Échangeur de chaleur	ensemble	1
5	Filtre à air	ensemble	1
6	Filtre à huile	ensemble	1
7	Ventilateur de pression	ensemble	1
8	Pompes à huile	ensemble	1
9	tuyau de raccordement	pièces	1
10	Contacteur	ensemble	1	Siemens ou Schneider
11	Invertisseur	ensemble	1	Taïwan QMA
12	Réservoir	ensemble	1
13	Valve de freinage	ensemble	1
14	Joints de dilatation en acier inoxydable	ensemble	1
15	Valve de dégagement	ensemble	1
