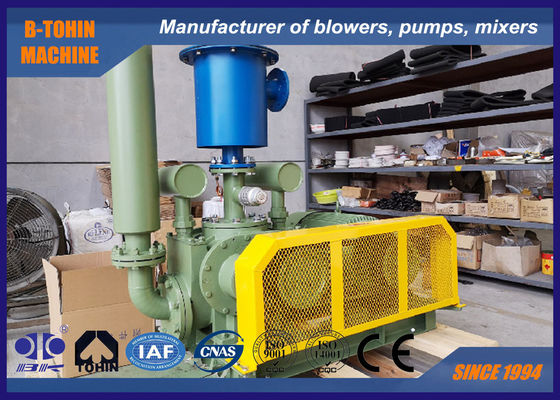

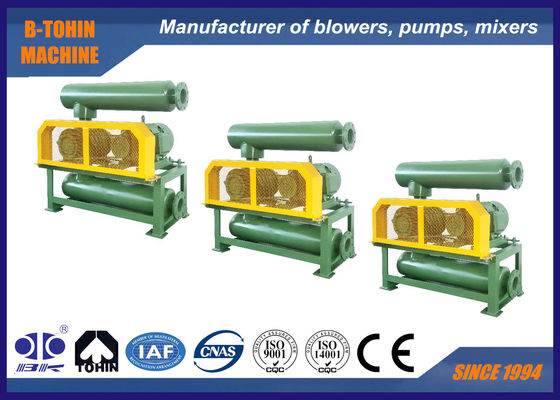

DN100 4“ 8,7 m³/min -60KPA 18,5KW Pompe à soufflante Roots à refroidissement par air à pression négative

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001
Numéro de modèle:	BV100H

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Le ventilateur en bois standard de racines de série du caseAbout BKW BKW d'exportation hérite de la
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	80 ensembles par mois

Contact

Description de produit détaillée

Taper:	Sauction de vide, type de racines	Capacité aérienne:	60,1-10,15 m3/min
Pression différentielle de décharge:	-50 kPa ~ -65 kPa	Puissance du moteur:	11-15/18.5-22/30KW
Alésage de décharge:	DN100 ((4")	Type de refroidissement:	Air
Type entraîné:	entraîné par le moteur, relié par la courroie et la poulie	Vitesse:	1400-2050 tr/min
Puissance à l'arbre:	9.76 à 16.58 kW	poids:	266 kg
Mettre en évidence:	Pompe de ventilateur des racines 18.5KW , Pompe de ventilateur des racines DN100 , Pompe de ventilateur de racines de -65KPA

Soufflante à vide type Roots DN100, 6,1-10,15 m³/min, -65 KPa, 11-15 KW

À propos de la soufflante à vide BV100H

La soufflante à vide BV100H est un type de pompe à air à déplacement de type Roots. Elle peut atteindre une pompe à vide de -65 KPa. Elle est largement utilisée pour le transport d'air sous vide et se caractérise par des performances stables et une excellente efficacité volumétrique.

Spécifications

Modèle	BV100H
Capacité d'air	6,1-10,15 m³/min
Pression différentielle de refoulement	-50 ~ -65 KPa
Vitesse de rotation	1400-2050 tr/min
Type de moteur	11-15/18,5-22/30 KW 380/400/415/440 V, 3 phases, 50/60 HZ
Type d'installation	Standard : type vertical
Poids net de la soufflante sans moteur	266 kg

Fiche technique

Modèle	Vitesse	Capacité d'admission (m³/min) et puissance d'arbre (KW)
		-0,5 kgf/cm²		-0,55 kgf/cm²		-0,6 kgf/cm²		-0,65 kgf/cm²
		-5000 mmH2O		-5500 mmH2O		-6000 mmH2O		-6500 mmH2O
		-0,05 MPa		-0,055 MPa		-0,06 MPa		-0,065 MPa
	tr/min	m³/min	KW	m³/min	KW	m³/min	KW	m³/min	KW
BV100H	1400	6,21	9,76	6,1	10,28
Diamètre de raccord : DN100 (4")	1550	7,12	10,8	7,00	11,38
	1750	8,33	12,2	8,21	12,85	8,1	13,5
	1850	8,94	12,9	8,82	13,59	8,7	14,27
	2050	10,15	14,29	10,03	15,05	9,91	15,82	9,72	16,58

Dessin d'assemblage du groupe de soufflante

DN100 4“ 8,7 m³/min -60KPA 18,5KW Pompe à soufflante Roots à refroidissement par air à pression négative 0

Dimensions

Fiche de dimensions extérieures BV-H																					Unité : mm
Type	Diamètre de raccord	Puissance moteur (kw)	A	B	B1	C	D	E	F	G	J	K	M	N	0	P	W	Q	T	U	n-M16×h	Poids (kg)
BV100H	(4")	11~15	920	720	360	100	108	900	230	150	132	183	316	274	410	460	186	25	1742	462	6-M16×400	266
		18,5 ~ 22	950	700	350	125								304	440	490
		30	1030	800	400	115								394	530	580
Les accessoires standard comprennent : silencieux d'admission, silencieux de refoulement, manomètre de pression négative, base, carter de courroie, soupape de décharge de vide, courroie trapézoïdale.
Les poids ci-dessus concernent uniquement les accessoires standard, moteur exclu.
