Fabricant professionnel de divers genres de ventilateurs

|
| Lieu d'origine: | La Chine |
| Nom de marque: | BC |
| Certification: | ISO9001/ISO14001 |
| Numéro de modèle: | BC9020 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | USD 7500-9960 / SET |
| Détails d'emballage: | cas en bois standard d'exportation |
| Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
| Conditions de paiement: | L / C, T / T |
| Capacité d'approvisionnement: | 50 jeux par mois |
| Type: | Déplacement positif, racines type, transport d'air | Capacité d'air: | 26.99-81.37m3/min |
|---|---|---|---|
| Différence de pression de décharge: | 10-80kpa | Puissance de moteur: | 15-90KW |
| Trou de décharge: | DN250 (10") | type de refroidissement: | Air |
| Application :: | Transport d'aération, de lissage, pneumatique, appliqué pour le traitement de l'eau, le ciment, la c | Matériaux principaux: | fonte |
| Mettre en évidence: | ventilateur à haute pression de style de racines,Ventilateur de style de 3 racines de lobe,ventilateur à haute pression de 3 racines de lobe |
||

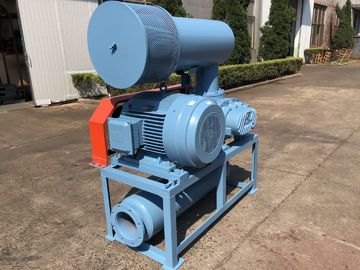

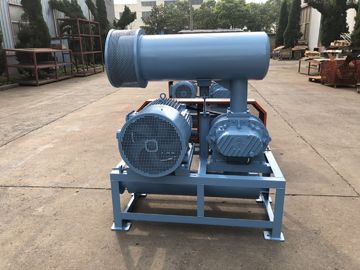

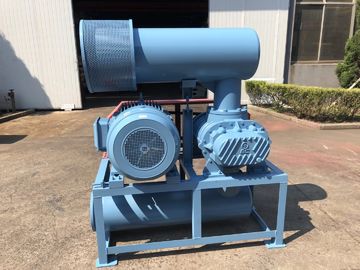

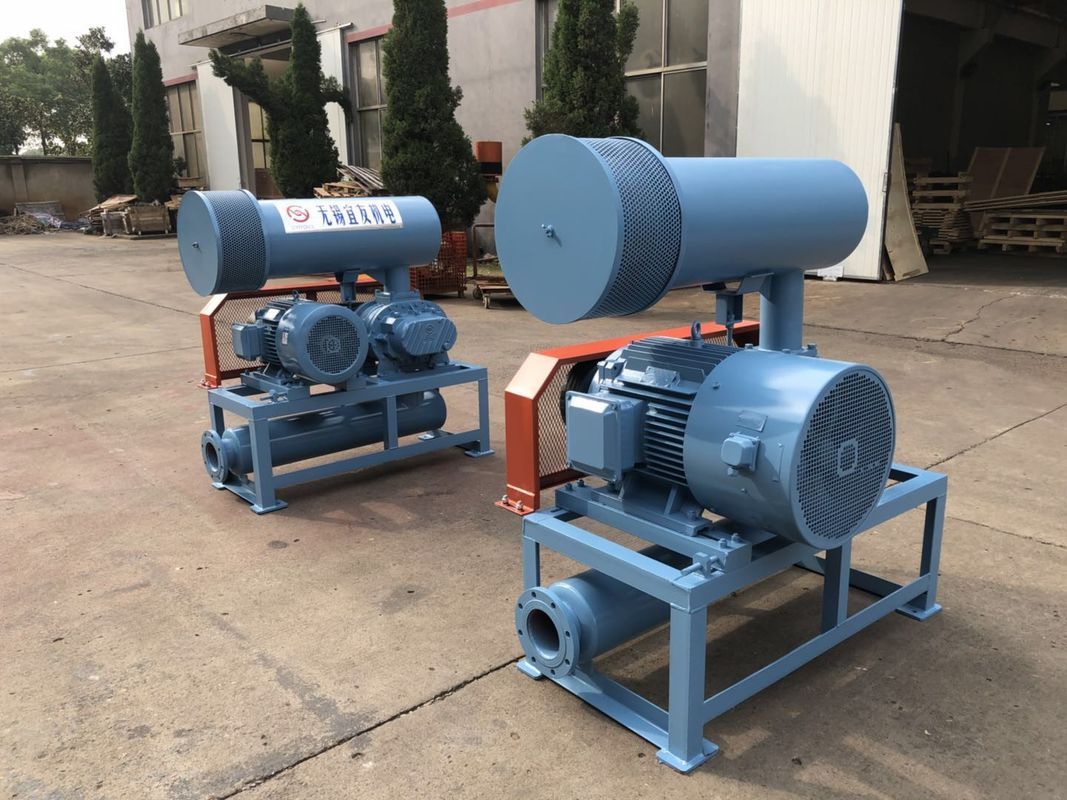

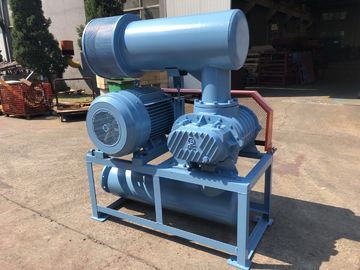

Ventilateur de racines du lobe DN250 trois, 15-132KW, ventilateur rotatoire de refroidissement à l'air 80KPA
Puisque les ventilateurs ont amélioré l'efficacité plein-adiabatique aussi bien que l'efficacité volumétrique et fournissent l'air merveilleux
caractéristiques de la capacité vs.pressure.
|
Modèle |
BC9020 |
|
Capacité d'air |
26.99-81.37m3/min |
|
Déchargez la différence de pression |
10-80KPA |
|
Vitesse rotatoire |
700-1500rpm |
|
Type de moteur |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, moteur de fréquence également disponible |
|
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
|
Type d'installation |
Norme : type horizontal. Type vertical disponible pour votre option |
| Couleur | Adapté aux besoins du client, niveau de RAL6011 |
|
N.W. de ventilateur sans moteur |
1310 kilogrammes |
|
Taille de emballage approximativement. |
2.62*1.78*2.45m (length*width*height) |
Caractéristiques :
les ventilateurs du trois-lobe 1.Because n'ont pas besoin du liquide réfrigérant de l'eau dans la pression 80kpa en hausse.
2. Les vitesses hélicoïdales sont adoptées pour beaucoup de transport plus stable.
3. Par adoption d'un profil spécial de rotor, le dégagement entre les rotors peut être tenu pour pour constant,
ce qui rend l'efficacité encore plus haute.
4. La précision des rotors est entièrement commandée par production en série sur les machines précises d'OR. En outre,
les rotors sont presque exempts de vibrations puisqu'ils sont dynamiquement équilibrés dans l'étape de fabrication
déjà.
5. Les vitesses de synchronisation hélicoïdales sont adoptées non seulement pour prolonger la vie d'utilisation mais pour rendre également le bruit inférieur.
Feuille de paramètre
| Modèle | Diamètre gauche (Millimètre) |
Vitesse | Capacité d'admission (m3/min) et puissance d'axe (kilowatts) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| T/MN | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||
| BC9020 | 250 (10") | 700 | 35,04 | 12,11 | 32,72 | 18,99 | 30,93 | 25,36 | 29,48 | 29,05 |
| 850 | 43,73 | 14,71 | 41,41 | 23,06 | 39,61 | 30,80 | 38,17 | 35,28 | ||
| 1000 | 52,41 | 17,30 | 50,10 | 27,12 | 48,30 | 36,23 | 46,85 | 41,50 | ||
| 1150 | 61,10 | 19,90 | 58,78 | 31,19 | 56,99 | 41,67 | 55,54 | 47,73 | ||
| 1250 | 66,89 | 21,63 | 64,58 | 33,90 | 62,78 | 45,29 | 61,33 | 51,88 | ||
| 1400 | 75,58 | 24,22 | 73,26 | 37,97 | 71,47 | 50,73 | 70,02 | 58,10 | ||
| 1500 | 81,37 | 25,95 | 79,05 | 40,69 | 77,26 | 54,35 | 75,81 | 62,25 | ||
| Modèle | Diamètre gauche (Millimètre) |
Vitesse | Capacité d'admission (m3/min) et puissance d'axe (kilowatts) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| T/MN | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||
| BC9020 | 250 (10") | 700 | 28,15 | 35,91 | 26,99 | 42,76 | ||||
| 850 | 36,83 | 43,60 | 35,68 | 51,93 | ||||||
| 1000 | 45,52 | 51,30 | 44,36 | 61,09 | 43,26 | 70,89 | 42,28 | 80,68 | ||
| 1150 | 54,21 | 58,99 | 53,05 | 70,26 | 51,95 | 81,52 | 50,97 | 92,79 | ||
| 1250 | 60,00 | 64,12 | 58,84 | 76,37 | 57,74 | 88,61 | 56,76 | 100,86 | ||
| 1400 | 68,69 | 71,81 | 67,53 | 85,53 | 66,43 | 99,24 | 65,44 | 112,96 | ||
| 1500 | 74,48 | 76,94 | 73,32 | 91,64 | 72,22 | 106,33 | 71,24 | 121,03 | ||
Structure du principal organisme de ventilateur
|
Non. |
Nom de partie |
Quantité. |
|
Non. |
Nom de partie |
Quantité. |
|
Non. |
Nom de partie |
Quantité. |
|
1 |
Pose |
2 |
|
9 |
Couvercle d'embout gauche |
1 |
|
17 |
Réservoir de stockage de pétrole |
1 |
|
2 |
Boulon d'hexagone |
4 |
|
10 |
Goupille ronde |
4 |
|
18 |
Vitesse |
2 |
|
3 |
Joint d'Antidust |
1 |
|
11 |
Enveloppe |
1 |
|
19 |
Clé |
2 |
|
4 |
Roue à aubes d'entraînement |
1 |
|
12 |
Joint |
4 |
|
20 |
Douille axiale |
2 |
|
5 |
Incidence |
2 |
|
13 |
Couverture d'extrémité droite |
1 |
|
21 |
Incidence |
2 |
|
6 |
Roue à aubes conduite |
2 |
|
14 |
Boulon |
16 |
|
22 |
Plaque de roulement |
2 |
|
7 |
Tasse de la poussière |
1 |
|
15 |
Reniflard |
1 |
|
23 |
Protection réglable |
plusieurs |
|
8 |
Mamelon de graisse |
2 |
|
16 |
Boulon |
8 |
|
24 |
Écrou magnétique |
1 |
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur nu d'axe
2. pression soulager la valve
3. clapet anti-retour de gaufrette (type mince)
4. silencieux d'admission (avec le filtre à air)
5. silencieux de débouché
6. base publique (avec la couverture de ceinture)
7. protection en caoutchouc de joint flexible et de choc
8. poulie de moteur
9. mètre de pression
10. V-ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur électrique
