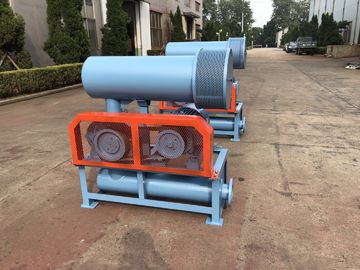

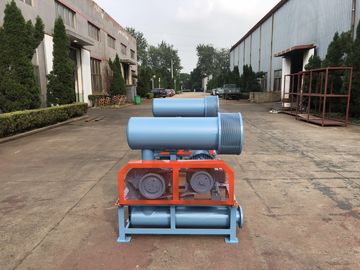

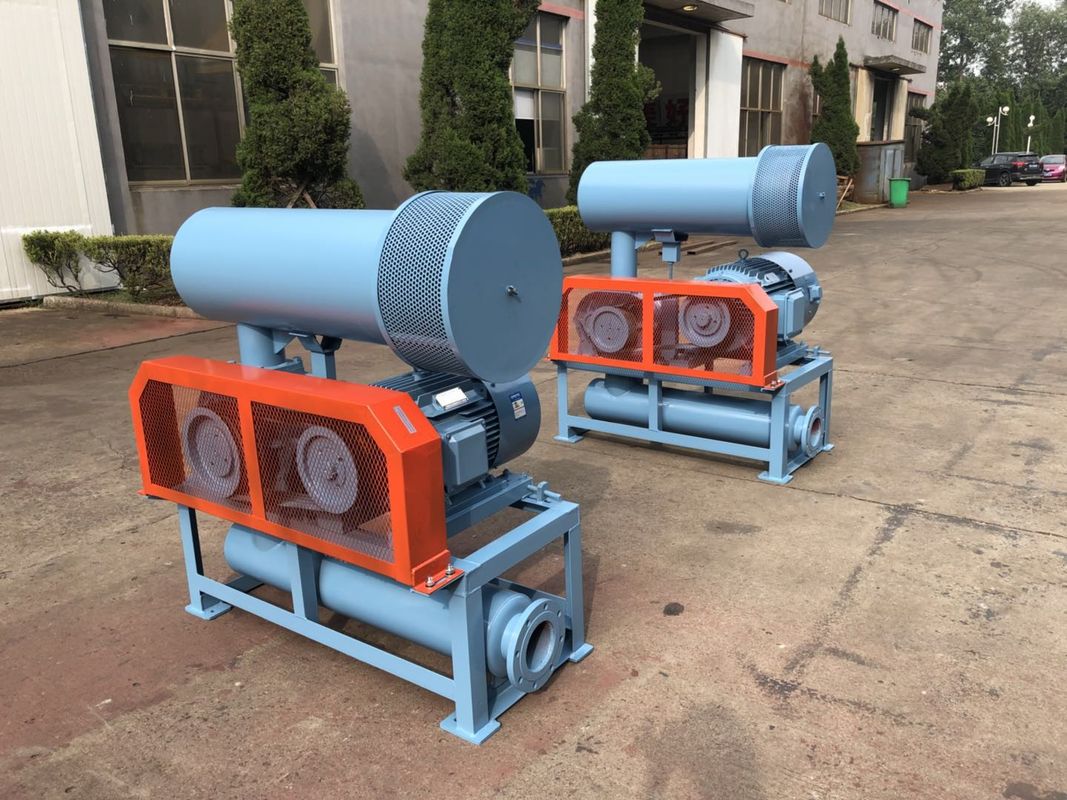

5.5-22KW Soufflante à trois lobes pour diverses utilisations / Soufflante de style Roots
1, Introduction de la soufflante à trois lobes de type BC
La soufflante Roots est une soufflante volumétrique qui refoule une quantité fixe d'air proportionnellement à sa vitesse de rotation. À chaque rotation, il y a deux lobes pour effectuer trois fois l'absorption et le refoulement de l'air. Comparée à la soufflante à deux lobes, elle présente moins d'impulsions d'air, une variation de charge plus faible, une résistance plus élevée, moins de bruit et de vibrations. Deux arbres parallèles ont chacun trois lobes, tous les lobes gardant un petit jeu entre eux et à l'intérieur du carter. À chaque rotation des lobes, une certaine quantité d'air est absorbée à l'entrée et transférée de la surface interne du carter vers l'orifice de refoulement de la soufflante. Les deux arbres sont entraînés par les engrenages de distribution, sans aucun contact entre les lobes, ce qui permet de les faire tourner à grande vitesse sans aucune lubrification à l'intérieur. Elle présente les caractéristiques suivantes : configuration simple ; fonctionnement en douceur ; bonne stabilisation des performances. Elle a été largement appliquée dans diverses industries.
2, Fiche des paramètres de performance de type BC
| Type |
Diamètre du port |
Vitesse |
Débit d'air à l'entrée (m3/min) et puissance de l'arbre (KW) dans différentes conditions |
| 10kpa |
20kpa |
30kpa |
40kpa |
50kpa |
60kpa |
70kpa |
80kpa |
| tr/min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BC6005 |
80(3'') |
850 |
5.01 |
1.66 |
4.58 |
2.95 |
4.26 |
3.90 |
3.99 |
4.87 |
3.75 |
6.00 |
3.54 |
7.13 |
|
|
|
|
| 1000 |
6.07 |
1.95 |
5.65 |
3.47 |
5.33 |
4.59 |
5.05 |
5.73 |
4.82 |
7.06 |
4.60 |
8.39 |
4.40 |
9.45 |
4.22 |
10.73 |
| 1150 |
7.13 |
2.24 |
6.71 |
3.99 |
6.39 |
5.28 |
6.11 |
6.59 |
5.88 |
8.12 |
5.67 |
9.65 |
5.46 |
10.87 |
5.29 |
12.33 |
| 1250 |
7.84 |
2.44 |
7.42 |
4.34 |
7.10 |
5.74 |
6.82 |
7.16 |
6.59 |
8.82 |
6.38 |
10.49 |
6.17 |
11.82 |
5.99 |
13.41 |
| 1400 |
8.91 |
2.73 |
8.48 |
4.86 |
8.16 |
6.43 |
7.89 |
8.02 |
7.65 |
9.88 |
7.44 |
11.74 |
7.23 |
13.24 |
7.06 |
15.02 |
| 1500 |
9.61 |
2.92 |
9.19 |
5.21 |
8.87 |
6.89 |
8.59 |
8.60 |
8.36 |
10.59 |
8.15 |
12.58 |
7.94 |
14.18 |
7.76 |
16.09 |
| 1650 |
10.68 |
3.22 |
10.25 |
5.73 |
9.93 |
7.58 |
9.66 |
9.46 |
9.42 |
11.65 |
9.21 |
13.84 |
9.00 |
15.60 |
8.83 |
17.70 |
| 1800 |
11.74 |
3.51 |
11.31 |
6.25 |
11.00 |
8.27 |
10.72 |
10.32 |
10.49 |
12.71 |
10.27 |
15.10 |
10.07 |
17.02 |
9.89 |
19.31 |
3, Schémas de structure
1) Fonctionnement en douceur grâce à l'adoption d'engrenages de distribution hélicoïdaux.
2) Il existe des modes de montage flexibles en raison de la même structure à l'entrée et à la sortie.
3) Il adopte une structure de roulement plus raisonnable, ce qui peut augmenter la durée de vie du roulement.
4) Il est à faible bruit, vibrations et consommation d'énergie.
4, Accessoires optionnels
1) Silencieux de refoulement (flux d'air vertical)
2) Joint flexible
3) Clapet anti-retour de type AD avec surface usinée scellée
5, Bref aperçu de l'entreprise
Grâce à des équipements de production et de test avancés, à la technologie et à la méthode de gestion introduites de l'étranger, grâce à un logiciel de gestion avancé,
B-Tohin Machine (Jaingsu) Co.Ltd. s'engage à produire des soufflantes à haut rendement et économes en énergie. Et c'est notre sincère souhait que nous
puissions fournir des produits de haute qualité et un bon service.
