Fabricant professionnel de divers genres de ventilateurs

Aperçu ProduitsVentilateur de trois racines de lobe

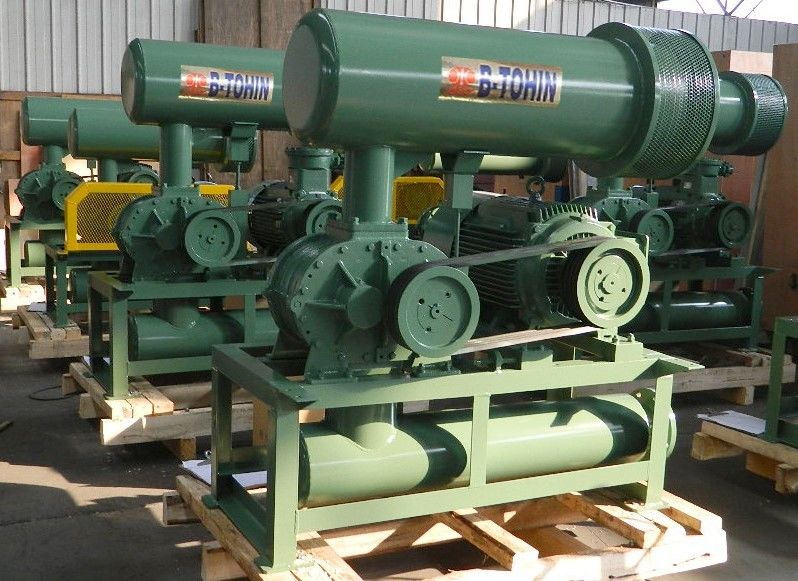

70KPA enracine le compresseur d'air

70KPA enracine le compresseur d'air

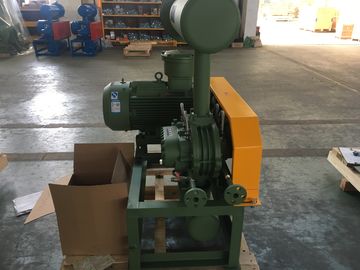

  • 70KPA enracine le compresseur d'air

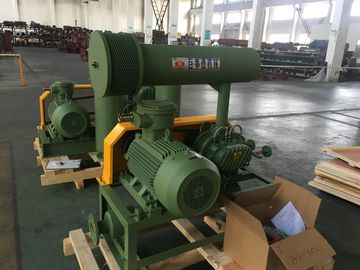

  • 70KPA enracine le compresseur d'air

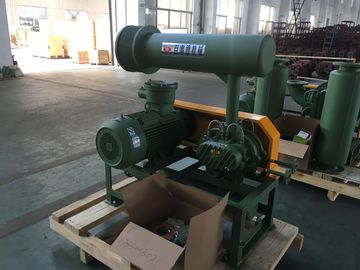

  • 70KPA enracine le compresseur d'air
  • 70KPA enracine le compresseur d'air
70KPA enracine le compresseur d'air
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001/ISO14001/CE/GOST
Numéro de modèle: BK7011
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiation
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
Contact
Description de produit détaillée
Capacité d'air: 10.90-31.51m3/min Différence de pression de décharge: 10-70KPA
Puissance de moteur: 5.5-45KW Trou de décharge: DN150 (6")
Application :: Transport d'aération, de lissage, pneumatique, appliqué pour le traitement de l'eau, l'usine de cime Matériaux principaux: fonte
Origine de technologie: LES Etats-Unis Relié par: Ceinture et poulie
Refroidi: par avion naturel
Surligner:

70KPA enracine le compresseur d'air

,

compresseur d'air de racines 70kpa

,

compresseur d'air de trois racines de lobe



Compresseur d'air de racines avec de la pression 10-70KPA pour le traitement des eaux usées



Ventilateur de racines de lobe de fonte, compresseur d'air de racines, pression 10-70KPA



B-Tohin est un fabricant professionnel que produisant des ventilateurs de racines de lobe de fonte. Et nous avons le département indépendant de recherches pour concevoir et faire des produits nouveaux selon l'exigence spéciale des clients.





Caractéristiques :



Modèle

BK7011

Capacité d'air

10.90-31.51m3/min

Déchargez la différence de pression

10-70KPA

Vitesse rotatoire

700-1500rpm

Type de moteur

5.5KW-45KW

380/400/415/440V, 3PHASES, 50/60HZ, moteur de fréquence également disponible

Marque de moteur

Norme : Moteur de Siemens Beide ou de Wannan

Siemens et moteur d'ABB pour votre option

Type d'installation

Norme : type horizontal.



Type vertical disponible pour votre option

Couleur Adapté aux besoins du client, niveau de RAL6011

N.W. de ventilateur sans moteur

477 kilogrammes

Taille de emballage approximativement.

1.8*1.3*2.1m (length*width*height)





Caractéristiques :

1. type hélicoïdal vitesses de synchronisation pour le bon fonctionnement

2. le contrat, flexibilité dans l'installation donne à des utilisateurs plus de choix.

3. structure intégrale du supérieur de roue à aubes pour dédoubler la structure, plus stable dans le transport d'énergie

4. joints importé Adopt faits à partir du caoutchouc de fluoro, qui est de résistance à l'usure parfaite et de résistance à hautes températures.

5. Petite vibration et consommation d'énergie économique.





Feuille de paramètre

Modèle Diamètre gauche
(Millimètre)
Vitesse Capacité d'admission (m3/min) et puissance d'axe (kilowatts)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
T/MN m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt
BK7011 150 (6") 700 13,57 3,77 12,67 6,60 11,97 8,98 11,41 11,87
850 16,93 4,57 16,03 8,01 15,34 10,90 14,78 14,41
1000 20,29 5,38 19,40 9,42 18,70 12,83 18,14 16,95
1150 23,66 6,19 22,76 10,84 22,07 14,75 21,50 19,50
1250 25,90 6,73 25,00 11,78 24,31 16,03 23,75 21,19
1400 29,26 7,53 28,37 13,19 27,67 17,96 27,11 23,73
1500 31,51 8,07 30,61 14,13 29,91 19,24 29,35 25,43



Modèle Diamètre gauche
(Millimètre)
Vitesse Capacité d'admission (m3/min) et puissance d'axe (kilowatts)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
T/MN m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt
BK7011 150 (6") 700 10,90 14,94
850 14,26 18,14 13,81 21,65
1000 17,63 21,35 17,18 25,47 16,75 27,14
1150 20,99 24,55 20,54 29,30 20,11 31,21
1250 23,23 26,68 22,78 31,84 22,36 33,92
1400 26,59 29,88 26,15 35,66 25,72 37,99
1500 28,84 32,02 28,39 38,21 27,96 40,70





Structure du principal organisme de ventilateur


70KPA enracine le compresseur d'air 0





Non.

Nom de partie

Quantité.



Non.

Nom de partie

Quantité.



Non.

Nom de partie

Quantité.

1

Pose

2



9

Couvercle d'embout gauche

1



17

Réservoir de stockage de pétrole

1

2

Boulon d'hexagone

4



10

Goupille ronde

4



18

Vitesse

2

3

Joint d'Antidust

1



11

Enveloppe

1



19

Clé

2

4

Roue à aubes d'entraînement

1



12

Joint

4



20

Douille axiale

2

5

Incidence d'extrémité d'entraînement

2



13

Couverture d'extrémité droite

1



21

Incidence d'extrémité de vitesse

2

6

Roue à aubes conduite

2



14

Boulon

16



22

Plaque de roulement

2

7

Cache anti-poussière

1



15

Reniflard

1



23

Protection réglable

plusieurs

8

Mamelon de graisse

2



16

Boulon

8



24

Écrou magnétique

1





Dessin se réunissant de paquet de ventilateur



70KPA enracine le compresseur d'air 1





Approvisionnement standard en portée



1. ventilateur nu d'axe

2. soulagez la valve

3. clapet anti-retour de gaufrette (type mince)

4. silencieux d'admission (avec le filtre à air)

5. silencieux de décharge

6. base publique (avec la couverture de ceinture)

7. joint flexible et amortisseur en caoutchouc

8. poulie de moteur

9. mètre de pression

10. V-ceinture

11. boulons et écrous et d'autres pièces de connexion

12. moteur électrique de 3 phases
