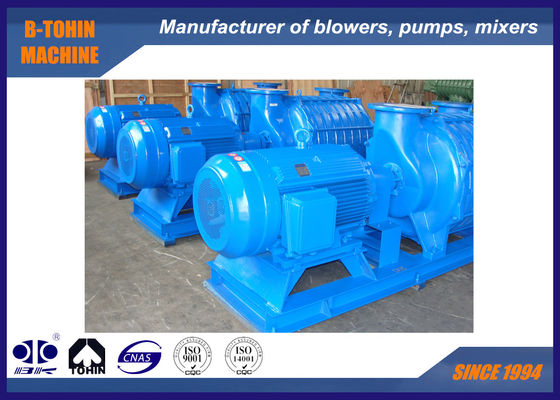

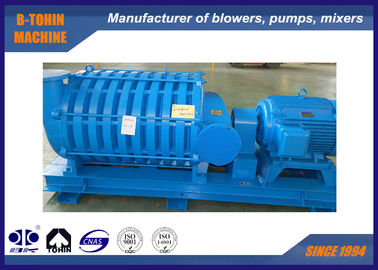

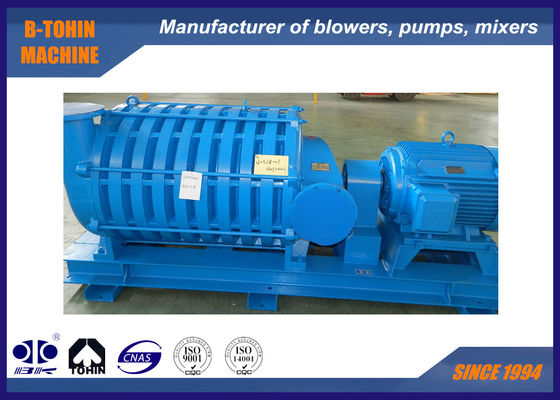

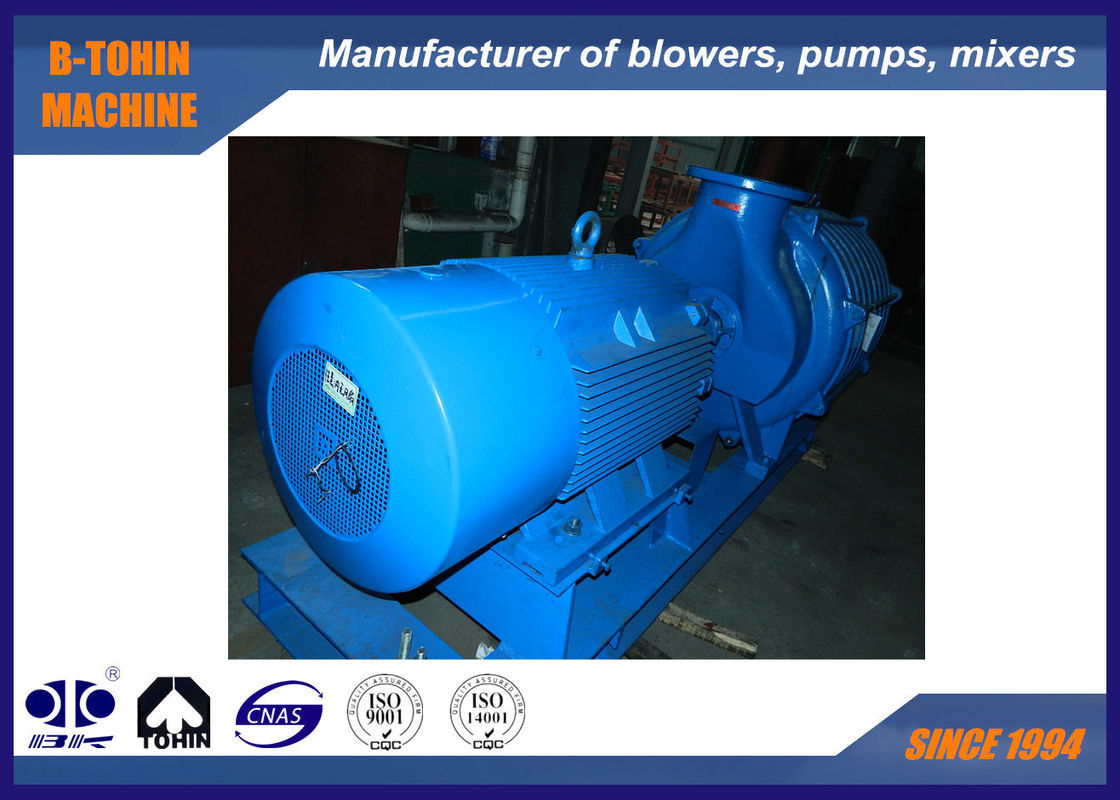

Rétro-lavage des eaux usées souffleur centrifuge à plusieurs étages, roue en aluminium, pression 80 KPA
Le souffleur centrifugeur à plusieurs étages de la série D peut être utilisé pour transporter de l'air, du gaz de charbon et du gaz chimique, il est caractérisé par un bruit plus faible, une faible vibration, une haute
l'efficacité, le bon fonctionnement, l'installation et l'entretien faciles.
Principe de fonctionnement
Au cours de la rotation de la roue, en raison de l'effet de la force centrifuge tournante et du débit de diffuseur en rotation, la vitesse du
Le souffleur centrifuge à plusieurs étages possède plusieurs groupes d'impulseurs sur son
L'air est comprimé progressivement par les groupes multiples d'impulsion.
Les spécifications
| Modèle |
Flux d'entrée m3/min |
Pression à l'entrée kPa |
Température d'entrée°C |
Pression de mise en place |
Vitesse r/min |
Puissance de l'arbre kW |
Puissance du moteur kW |
Poids (hors moteur) en kg |
| le nombre de cycles |
mmH2O |
| D90 à 1.4 |
90 |
98 |
20 |
39.2 |
4000 |
2950 |
80 |
90 |
2600 |
| D90 à 1.5 |
90 |
98 |
20 |
49 |
5000 |
2950 |
96 |
110 |
2800 |
| D90 à 1.6 |
90 |
98 |
20 |
58.8 |
6000 |
2950 |
106 |
132 |
3200 |
| D90 à 1.7 |
90 |
98 |
20 |
68.6 |
7000 |
2950 |
121 |
160 |
3700 |
| D90 à 1.8 |
90 |
98 |
20 |
78.5 |
8000 |
2950 |
135 |
160 |
4200 |
Principales caractéristiques
1"Faible bruit: il n'y a pas de frottement mécanique lors de l'opération de soufflage d'air et un profil de lame raisonnable est adopté pour minimiser le bruit.
2"Petite vibration: la roue optimisée réduit au minimum la force axiale afin que toute la machine puisse fonctionner en douceur.
3"Machine à friction non mécanique: aucune accélération des engrenages n'est requise. Le rotor du souffleur est soutenu par deux roulements à l'avant et à l'arrière.il n'y a pas de frottement mécanique entre les pièces, sauf les roulements, de sorte que le bruit causé par le frottement mécanique est évité, assurant ainsi la plus longue durée de vie de l'hôte du souffleur.
4"Réglage pratique du débit d'air: la plage de réglage du débit d'air du ventilateur est de 50% à 100%, qui est réglée en actionnant la soupape papillon à l'entrée.
5"Machines sans huile: aucune huile et gaz ne seront générés lors du processus de pressurisation du souffleur, de manière à éviter la corrosion de l'aérateur,et améliorer la durée de vie du système d'aération.
6Le roulement arrière est refroidi à l'eau, ce qui prolonge la durée de vie des sièges.
7La technologie avancée adoptée pour le rotor pour atteindre une résistance élevée et une longue durée de vie.
Caractéristiques
1Il est usiné avec des centres d'usinage CNC avancés, fonctionnant en douceur avec de faibles vibrations, produisant un faible niveau de bruit.
2. un bon traitement dans l'étanchéité, aucune fuite moyenne du boîtier du souffleur.
3. économie d'énergie et de haute qualité, longue durée de vie.
4. la capacité est facile à régler. Lorsque la pression est réglée, la capacité peut être plus ou moins grande pour répondre aux exigences des différentes conditions de travail.
5Le roulement est lubrifié par huile de lubrification et non par graisse, ce qui assure une longue durée de vie.
6. la roue est de performance fiable grâce à l'adoption de matériaux en aluminium et à un test d'équilibrage strict.
Structure du corps principal du souffleur
Dessin d'assemblage de l'emballage du ventilateur
Fourniture standard de portée
1Corps principal du souffleur
2. silencieux d'entrée (avec filtre à air)
3. Base publique pour moteur et souffleur (y compris le couvercle d'accouplement)
4. vanne à papillon manuelle d' admission
5Le moteur.
6- Le manomètre.
7- Boulons de montage et accessoires de raccordement
8Ventilateur de freinage.
