DN200 enracine le type la pression 40KPA d'aspiration de pompe à vide pour le ventilateur d'industrie chimique

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BV8016

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	Le ventilateur en bois standard de racines de série du caseAbout BKW BKW d'exportation hérite de la
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L / C, T / T
Capacité d'approvisionnement:	80 ensembles par mois

Contact

Description de produit détaillée

Taper:	Sauction de vide, type de racines	Capacité aérienne:	17.06-48.99m3/min
Pression différentielle de décharge:	-10kpa ~ -40kpa	Puissance du moteur:	11 kW à 90 kW
Alésage de décharge:	DN200 (8")	Type de refroidissement:	Air
Type entraîné:	entraîné par le moteur, relié par la courroie et la poulie	poids:	800 kg
Vitesse:	700 à 1500 tours par minute
Mettre en évidence:	type pompe à vide de racines , pompe à vide de ventilateur

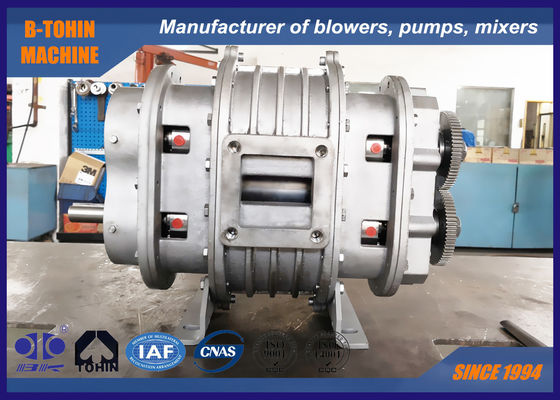

Pompe à vide à soufflante Roots DN200, pression d'aspiration -40KPA, soufflante pour l'industrie chimique

À propos de la pompe à vide BK

La pompe à vide BV8016 peut atteindre une pression de vide maximale de -40KPA et une capacité d'air maximale de 48,99m3/min.

Elle est largement appliquée dans les applications de vide pour le transport alimentaire, la métallurgie, l'industrie chimique, le revêtement électronique et d'autres industries.

Spécifications

Modèle	BV8016
Dimension d'entrée	DN200
Dimension de sortie	DN200
Capacité d'air	17.06-48.99m³/min
Pression différentielle de refoulement	-10 ~ -40KPA
Vitesse de rotation	700-1500tr/min
Type de moteur	11KW-90KW 380/400/415/440V, 3 PHASE, 50/60HZ
Classe d'efficacité du moteur	IE3
Classe d'isolation du moteur	F, élévation de température B
Classe de protection du moteur	IP55
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	800kg
Dimensions de l'emballage approximatives.	2.131.482.35m (longueurlargeurhauteur)

Fiche technique

Modèle	Diamètre du port (MM)	Vitesse	Capacité d'entrée (m3/min) et puissance d'arbre (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa
		tr/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV8016	200(8")	700	20.85	8.26	19.27	12.32	18.08	16.13	17.06	18.28
		850	26.13	10.03	24.55	14.96	23.35	19.58	22.33	22.19
		1000	31.40	11.81	29.82	17.60	28.63	23.04	27.61	26.11
		1150	36.68	13.58	35.10	20.24	33.90	26.50	32.88	30.03
		1250	40.20	14.76	38.61	22.00	37.42	28.80	36.40	32.64
		1400	45.47	16.53	43.89	24.63	42.69	32.26	41.67	36.55
		1500	48.99	17.71	47.41	26.39	46.21	34.56	45.19	39.16

Dessin d'assemblage du groupe de soufflante
DN200 enracine le type la pression 40KPA d'aspiration de pompe à vide pour le ventilateur d'industrie chimique 0

BV Fiche des dimensions extérieures

Unité : mm

Type

Diamètre du port

Puissance du moteur

n-M16×h

Poids
(kg)

BV8016

150(8")

11～90

4-M16×400

Accessoires standardessories incluent : silencieux d'admission, silencieux de refoulement, manomètre de pression négative, base, carter de courroie, soupape de décharge de vide, courroie trapézoïdale.

Le poids ci-dessus concerne uniquement les accessoires standard, moteur exclu.

Portée de la fourniture standard

1. corps principal de la soufflante
2. soupape de sécurité à vide
3. silencieux d'admission
4. silencieux de refoulement
5. base commune (avec carter de courroie)
6. joint flexible en caoutchouc et patin anti-vibration
7. poulie de soufflante
8. manomètre
9. courroie
10. boulons et écrous et autres pièces de connexion
11. moteur
