Fabricant professionnel de divers genres de ventilateurs
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | BK |
| Certification: | ISO9001/ISO14001 |
| Numéro de modèle: | YU-EG150 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | cas en bois standard d'exportation |
| Délai de livraison: | 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
| Capacité d'approvisionnement: | 20 Jeux par mois |
| Capacité: | 13.81-29.26m3/min | Différence de pression de décharge: | 10-70KPA |
|---|---|---|---|
| Taille de trou: | DN150 (6") | Type de refroidissement: | L'eau |
| Type de connexion: | Mû par courroie | Ceinture et poulie: | Biogaz, gaz résiduel, transport moyen explosif |
| marque d'incidence: | NSK, SKF, SÈCHE | Marque de joint: | SKF |
| Marque de ceinture: | Martexwell | Matériaux de silencieux: | Acier inoxydable |
| Surligner: | ventilateur de gaz de décharge,ventilateur de gaz naturel |
||

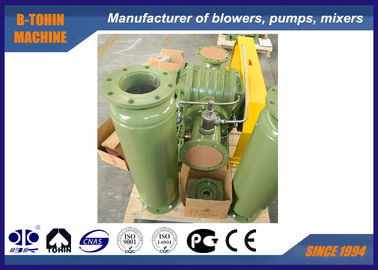

Ventilateur de biogaz de gaz de charbon pour l'usage inflammable et corrosif de gaz, ventilateur du moteur DIIBT4
Au sujet de YU-EG
Depuis établi, B-Tohin a importé la technologie de pointe et l'équipement et les produits nouveaux développés constamment. Le type ventilateur de YU-EG est un nouveau produit aimable qui a l'enveloppe et les rotors enduisant des matériaux anticorrosifs spéciaux. Il s'applique à la livraison du gaz spécial, particulière pour donner le bio gaz.
Caractéristiques
|
Modèle |
YU-EG150 |
|
Capacité d'air |
13.81-29.26m3/min |
|
Différence de pression de décharge |
10-70KPA |
|
Vitesse rotatoire |
850-1400rpm |
|
Volume de l'eau de refroidissement |
15 l/min |
|
Type de moteur |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ, type anti-déflagrant moteur |
|
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
|
Type d'installation |
Norme : type vertical |
|
N.W. du ventilateur sans moteur |
530kg |
|
Taille d'emballage approximativement. |
2.0*1.4*1.65m (length*width*height) |
* la couleur de Paitning et le type d'installation peuvent être sur commande.
Feuille de paramètre
| Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
| Vitesse T/MN |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
| YU-EG 150 |
150 (6") | 850 | 16,93 | 4,57 | 16,03 | 8,01 | 15,34 | 10,90 | 14,78 | 14,41 | 15 |
| 1000 | 20,29 | 5,38 | 19,40 | 9,42 | 18,70 | 12,83 | 18,14 | 16,95 | |||
| 1150 | 23,66 | 6,19 | 22,76 | 10,84 | 22,07 | 14,75 | 21,50 | 19,50 | |||
| 1250 | 25,90 | 6,73 | 25,00 | 11,78 | 24,31 | 16,03 | 23,75 | 21,19 | |||
| 1400 | 29,26 | 7,53 | 28,37 | 13,19 | 27,67 | 17,96 | 27,11 | 23,73 | |||
| Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
| Vitesse T/MN |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
| YU-EG 150 |
150 (6") | 850 | 14,26 | 18,14 | 13,81 | 21,65 | 15 | ||||
| 1000 | 17,63 | 21,35 | 17,18 | 25,47 | 16,75 | 27,14 | |||||
| 1150 | 20,99 | 24,55 | 20,54 | 29,30 | 20,11 | 31,21 | |||||
| 1250 | 23,23 | 26,68 | 22,78 | 31,84 | 22,36 | 33,92 | |||||
| 1400 | 26,59 | 29,88 | 26,15 | 35,66 | 25,72 | 37,99 | |||||
Liste de matériaux
|
Non. |
Nom de partie |
Quantité. |
Matériaux |
|
Non. |
Nom de partie |
Quantité. |
Matériaux |
|
1 |
Cylindre |
1 |
HT200 |
|
17 |
Trou de goujon |
4 |
|
|
2 |
Conduisez la plaque d'extrémité |
1 |
HT200 |
|
18 |
Embrayez la plaque d'extrémité |
1 |
HT200 |
|
3 |
Système de refroidissement |
|
|
|
19 |
Lanceur de graisse |
2 |
45# |
|
4 |
Mamelon de graisse |
4 |
cuivre |
|
20 |
Écrou rond |
2 |
45# |
|
5 |
Joint d'étanchéité au gaz |
8 |
PTFE |
|
21 |
Joint |
2 |
FPM |
|
6 |
Joint |
4 |
FPM |
|
22 |
Joint circulaire |
2 |
FPM |
|
7 |
Conduisez la roue à aubes |
1 |
QT500 |
|
23 |
Pignon conique interne |
2 |
20CrMnTi |
|
8 |
Joint circulaire |
8 |
FPM |
|
24 |
Écrou de bride |
2 |
45# |
|
9 |
Joint |
1 |
FPM |
|
25 |
Collier droit |
2 |
45# |
|
10 |
Rapport |
2 |
GCr15 |
|
26 |
Couverture de réservoir de stockage de pétrole |
1 |
HT200 |
|
11 |
Clé |
1 |
45# |
|
27 |
Indicateur de niveau d'huile |
1 |
résine |
|
12 |
Conduisez la couverture de roue à aubes |
1 |
45# |
|
28 |
Ressort de papillon |
2 |
65Mn |
|
13 |
Sautez l'anneau |
2 |
65Mn |
|
29 |
Arrêtez le joint |
2 |
Q235 |
|
14 |
Roue à aubes conduite |
|
QT500 |
|
30 |
Prise de magnétisme |
1 |
|
|
15 |
Couverture conduite de roue à aubes |
1 |
45# |
|
31 |
Rapport |
2 |
GCr15 |
|
16 |
Joint circulaire |
2 |
FPM |
|
32 |
Douille d'axe |
4 |
45# |
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur d'axe
2. la pression de vide soulagent la valve
3. clapet anti-retour
4. silencieux d'admission (avec le filtre) : acier inoxydable
5. silencieux de décharge : acier inoxydable
6. base publique (avec la couverture de ceinture)
7. joint flexible d'acier inoxydable et protection de choc
8. poulie
9. indicateur de pression
10. ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur
