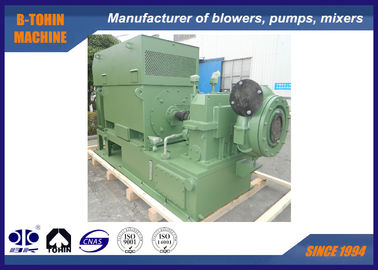

Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
    • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
  • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: BK
    Certification: ISO9001/ISO14001
    Numéro de modèle: GS210-1.7

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: Negotiation
    Détails d'emballage: cas en bois standard d'exportation
    Délai de livraison: 20-40 jours ouvrables, dépend de la quantité d'ordre et des spécifications
    Conditions de paiement: L / C, T / T
    Capacité d'approvisionnement: 10 jeux par mois
    Contactez maintenant
    Description de produit détaillée
    Capacité d'air: 210m3/min Différence de pression de décharge: 80kpa
    Puissance de moteur: 355KW Trou de décharge: DN400 (14")
    type de refroidissement: L'eau Type de moteur: couplage
    Matériaux de roue à aubes: Alliage d'aluminium aérien


    Ventilateur centrifuge de l'étape unique DN400, roue à aubes aérienne d'alliage d'aluminium




    Au sujet du GS

            le ventilateur centrifuge ultra-rapide de Simple-vitesse est le produit nouveau qui a conçu par la machine de B-Tohin.   La représentation et la conception structurelle pneumatiques de la série de produits a atteint le niveau avancé
    des produits semblables ici et ailleurs. Les ventilateurs sont très utilisés dans le traitement d'eaux usées, métallurgie,
    fluidification de chaudière de circulation de lit de fluidification dans la centrale, désulfuration de gaz d'échappement, pharmacie,
    propulseur de gaz et ainsi de suite.




    Caractéristiques


    Modèle non.

    GS210-1.8

    Différence de pression de décharge

    80KPA

    Puissance de moteur

    355KW

    Capacité d'air

    210m3/min

    Type de moteur

    380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

    Marque de moteur

    Norme : Moteur de Siemens Beide ou de Wannan
    Siemens et moteur d'ABB pour votre option





    Applications

    a. Pour l'industrie cimentière : ciment transportant le ventilateur, l'aération, etc.
    b. Pour le système de traitement des eaux usées : ventilateur d'aération, ventilateur de lissage, etc.
    c. Pour le transport pneumatique : à donner des matériaux de poudre, tels que la farine, le ciment, le sable, le grain, etc.
    d. Pour le rassemblement de la poussière, le nettoyage de la poussière, la ventilation dans une certaine usine, l'hôpital, les bâtiments, etc.
    e. Pour l'usine d'Electric Power : gaz transportant, augmentation de l'oxygène, aération, nettoyage de la poussière, etc.




    Technologie clé


    1. Dispositif d'ailette de guidage d'admission

    • position-dans l'avant de la roue à aubes de ventilateur
    • Fonction-Non seulement pour ajuster la capacité de ventilateur à moins de 45% - 100%, mais également pour assurer le ventilateur pour atteindre le rendement le plus élevé dans ajuster la portée, particulièrement quand paramètres d'opération déviant des données conçues (basse température ou basse pression).
    • opération Ajuster-automatique ou manuelle en cliquant sur l'écran tactile sur la boîte de contrôle de ventilateur. Sous l'opération automatique, l'ailette de guidage d'admission est ajustée par l'opérateur électrique à un rapport d'ensemble après qu'elle reçoive le signal de C.C 4-20mA, alors que dans la condition d'opération manuelle ou d'entretien, la palette est ajustée manuellement.
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    2. Conception mûre de volute




    Représentation pneumatique fiable, rendement élevé, efficacité multivariable de 85 %.

    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    3. Roue à aubes de rendement élevé

    • La courbe pour la roue à aubes est reproduction choisie pour simuler la condition de travail sur l'ordinateur, et meilleur montage pour le flowage réel du gaz.
    • Fait de l'alliage d'aluminium aérien ou de l'acier inoxydable, coudé arrière de chemin ouvert (le plus petit angle d'immersion de 6 degrés), amende extérieure usinée.
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    4. Structure de réducteur de transmission survolteur et incidence de fiabilité élevée



    • Le réducteur de transmission est d'horizontal – structure fendue, enveloppe de volute reliée à l'enveloppe inférieure et séparée de l'enveloppe supérieure, par laquelle raccourcissez le temps requis pour décharger le couvercle de boîte.

    • L'axe ultra-rapide adopte la perte mécanique de technologie de disque de poussée, à haute efficacité et basse dure confirmée par la ligne contact.
    • Incidence d'ellipse (dislocation) adoptée pour la grande vitesse, incidence d'incliner-protection pour la vitesse ultra-rapide.
    • L'axe du ventilateur et de la vitesse est fait en acier de forge et approprié soumis à un traitement thermique grinded. Chaque vitesse critique horizontale est à portée de ±15% que la vitesse normale, et la vitesse de résonance de torsion est à portée de ±10% que la vitesse courante, toutes les pièces en rotation est équilibrée dynamique.
    • La vitesse survoltrice est de type hélicoïdal d'axe parallèle avec la petits vitesse et axe de rotation intégraux.

    • Fait de surface-éteindre l'acier allié de pièce forgéee et avec précision grinded, l'index du service de la vitesse est 1,8 au moins.
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    5. Entraînement à haute précision de vitesse

    • Vitesse de la catégorie la plus de haute qualité adoptée
    • La catégorie de précision de vitesse est stabilisée à ISO1328 5~4
    • La catégorie de la plus haute précision peut atteindre 3.
    •  Catégorie de précision égale à l'AGMA ou au DIN standard
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    6. Connexion entre la roue à aubes et l'axe ultra-rapide

    • Adoptez le type de connexion de la clé droite de fin-visage (goupille) et d'axe triangulaire
    • La puissance la plus élevée peut être des portées transférées 3.000 kilowatts.
    • Commode en se réunissant et le démontage sans dommages aux pièces
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    7. Joints de haute performance

    • Le matériel des joints est alliage de texture douce. (joint en spirale adopté)
    • Fonction fiable, longue durée de vie
    • Aucun problème de fuite
    • Coût bas requis pour l'entretien, commode en remplacement
    • Consommation d'énergie abaissée par aucun frottement





    Résultat d'opération

    • La caractéristique la plus saisissante du ventilateur de GS est rendement énergétique.

    Depuis le 1er mars 2009, nous avons commencé le fonctionnement d'essai d'un ventilateur (modèle : GS160) dans la station d'épuration de Qiting.



    Rivalisant avec deux ventilateurs chacun de racines de capacité 80m3/min et de puissance 132kW de moteur actionnée avant, tous les mois 30000 RMB ont été après utilisation sauvé du ventilateur centrifuge ultra-rapide en une seule étape de GS, bien qu'il ne soit pas à l'opération de chargement complet.

    • Plus sûr et plus commode

    Plein-automatique commandé avec chaque panne enregistrée, plus commode pour l'opérateur

    •  À faible bruit

    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminiumVentilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    D'autres images d'installation :
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium




    Dessin se réunissant de paquet de ventilateur
    Ventilateurs centrifuges de l'étape unique DN400 avec la roue à aubes aérienne d'alliage d'aluminium

    Approvisionnement standard en portée

    1. Principal organisme de ventilateur
    2. Ailette de guidage d'admission
    3. Silencieux d'admission
    4. Joint flexible d'acier inoxydable
    5. Réducteur de transmission à grande vitesse
    7. Soupape de décharge
    8. Clapet anti-retour
    9. Bâti
    10. Système de lubrifiant
    11. Boîte de contrôle de PLC
    12. Moteur
