Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001/CE |
Numéro de modèle: | BKW8016 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiation |
Détails d'emballage: | cas en bois standard d'exportation |
Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 100 jeux par mois |
Nom: | Ventilateur rotatoire de lobe de racines | Type: | Le déplacement positif enracine le type, trois lobes |
---|---|---|---|
Capacité d'air: | 14.63-43.50m3/min | Différence de pression de décharge: | 60-100KPA |
Puissance de moteur: | 30-110W | Trou de décharge: | DN200 (8") |
Type conduit: | entraîné par un moteur électrique, relié par la ceinture et la poulie | Type d'installation: | horizontal, verticale disponible aussi |
Surligner: | ventilateur à haute pression,ventilateur rotatoire de lobe |

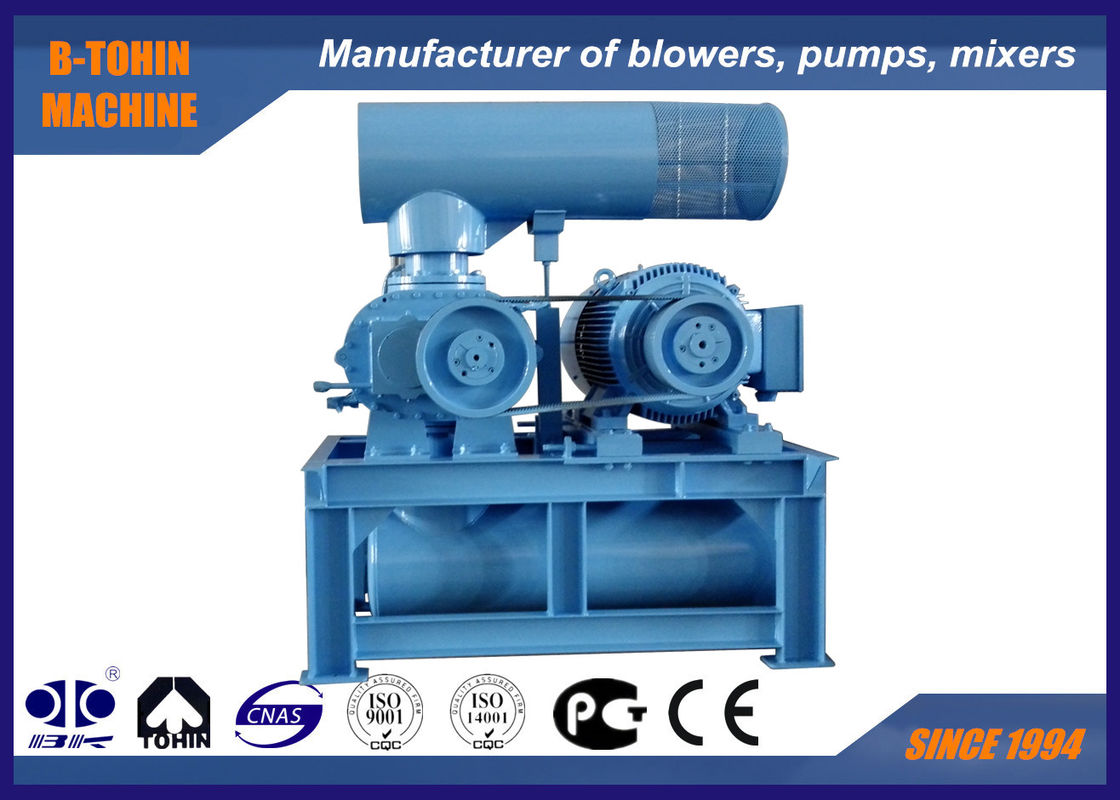

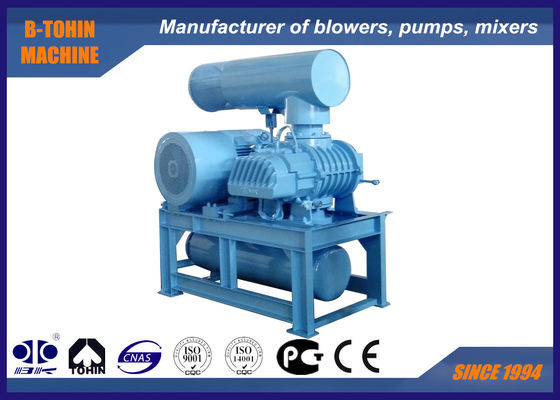

100KPA enracine le ventilateur rotatoire de lobe, ventilateur de la capacité 2400m3/hour
Le ventilateur de racines est un genre de ventilateur volumétrique dont capacité et la révolution d'air ont formé une proportion. Chaque rotation du type ventilateur de trois-lobe a besoin de trois fois d'aspiration d'air et de décharge des deux-lobes. Comparé au type ventilateur de deux-lobe, le ventilateur de trois racines de lobe ont les caractéristiques de bas changements de pulsation d'air que des ventilateurs de racines de deux-lobe.
Caractéristiques
Modèle |
BKW8016 |
Capacité d'air |
14.63-43.50m3/min |
Différence de pression de décharge |
60-100KPA |
Vitesse rotatoire |
700-1500rpm |
Volume de l'eau de refroidissement |
15 l/min |
Type de moteur |
30-110KW |
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan |
Type d'installation |
Norme : type horizontal. |
N.W. de ventilateur sans moteur |
615kg |
Taille d'emballage approximativement. |
2.1*1.4*2.26m (L*W*H) |
Caractéristiques
1. Livre l'air complètement exempt d'huile.
2. Le rotor particulièrement conçu fonctionne sans à-coup
3. Petit changement de la capacité contre le changement de la pression.
4. Rendement élevé dû au profil spécial.
5. Il est facile fixer structure compacte et coffre-fort à employer
Applications
1. industrie pétrochimique
2. matériaux de construction
3. courant électrique, métallurgie
4. engrais chimique
5. fabrication de papier
6. aquiculture et traitement des eaux résiduaires,
7. industrie de protection de l'environnement
Feuille de paramètre
Modèle | Vitesse | Capacité d'admission (m3/min) et puissance d'axe (kilowatts) |
Frais ing |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
T/MN | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | L/min | |
BKW 8016
Diamètre : DN200 (8") |
700 | 15,37 | 26,60 | 14,63 | 30,77 | 15 | ||||||
850 | 20,64 | 32,31 | 19,90 | 37,36 | ||||||||
1000 | 25,92 | 38,01 | 25,18 | 43,96 | 24,51 | 49,90 | 23,84 | 55,85 | 23,25 | 61,80 | ||
1150 | 31,19 | 43,71 | 30,45 | 50,55 | 29,79 | 57,39 | 29,12 | 64,23 | 28,52 | 71,07 | ||
1250 | 34,71 | 47,51 | 33,97 | 54,94 | 33,30 | 62,38 | 32,63 | 69,82 | 32,04 | 77,25 | ||
1400 | 39,98 | 53,21 | 39,25 | 61,54 | 38,58 | 69,87 | 37,91 | 78,19 | 37,31 | 86,52 | ||
1500 | 43,50 | 57,01 | 42,76 | 65,93 | 42,09 | 74,86 | 41,43 | 83,78 | 40,83 | 92,70 |
Structure du principal organisme de ventilateur
Sens d'écoulement de l'eau de refroidissement
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur d'axe
2. silencieux d'admission (avec le filtre à air)
3. silencieux de débouché
4. soulagez la valve
5. clapet anti-retour
6. joint flexible
7. indicateur de pression
8. poulie de ventilateur et poulie de moteur
9. V-ceinture
10. couverture de ceinture
11. base de public
12. moteur
