Fabricant professionnel de divers genres de ventilateurs
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BK |
| Certification: | ISO9001/ISO14001 |
| Numéro de modèle: | BK8016S |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Cas en bois standard d'exportation |
| Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom: | Un souffleur à trois racines | Capacité d'air: | 190,59 à 47,14 m3/min |
|---|---|---|---|
| Pression maximale de décharge: | 10-80KPA | Puissance du moteur: | 180,5-75 kW |
| Trou de décharge: | DN150 (6 ¢) | Applications:: | Aération, contre-lavage, convoyeur pneumatique, appliqué au traitement de l'eau, cimenterie, imprime |
| Matériaux principaux: | Fer à fondre | Origine de la technologie: | États-Unis |
| Rapport de la marque: | NSK, SKF selon le choix du client | Voltage: | Pour les appareils à commande automatique: |
| Fréquence: | 50 Hz/60 Hz | Application du projet: | Traitement des eaux usées |
| Type d'installation:: | horizontale ou verticale | ||
| Surligner: | Ventilateur de trois racines de lobe,lobe du ventilateur de racines trois,ventilateur de trois racines de lobe mini |
||

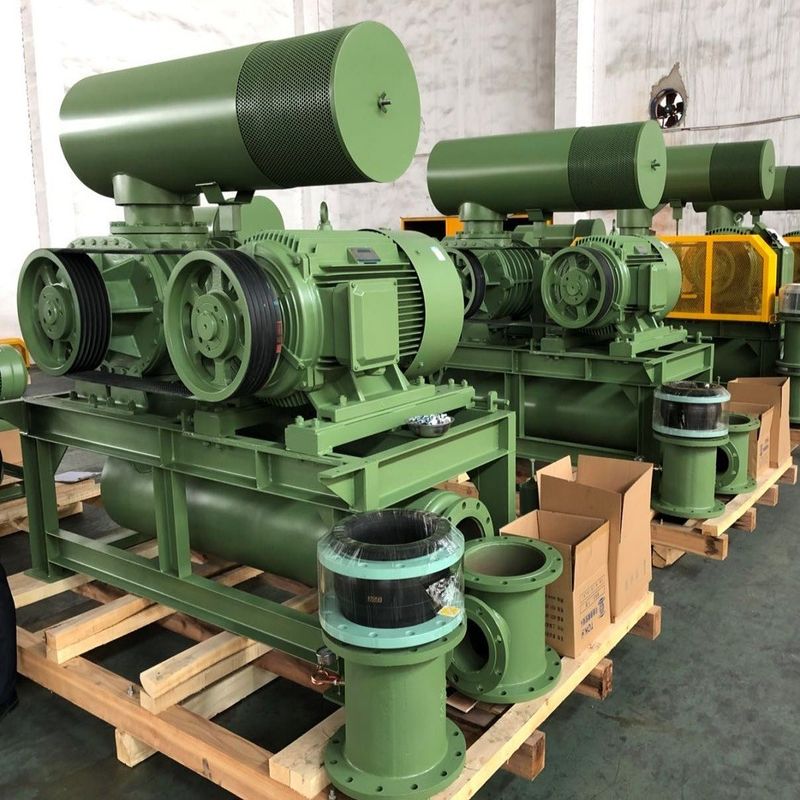

Souffleur à racines à trois lobes positifs, pression de 10 à 80 KPA, vitesse de rotation de 700 à 1500 tr/min
Le souffleur à racines est largement utilisé dans l'électricité, le pétrole, l'industrie sidérurgique, l'odorat, l'alimentation, la fabrication d'oxygène, le filage,
Le secteur de l'emballage sous vide, de la fabrication du papier, de l'aquaculture, du traitement des eaux usées, du transport pneumatique, etc.
Les spécifications:
|
Modèle |
BK8016S |
|
Capacité aérienne |
19.59 à 47.14m3/min |
|
Différentielle de pression de décharge |
10 à 80 KPA |
|
Vitesse de rotation |
700 à 1500 tours par minute |
|
Type de moteur |
18.5 kW à 90 kW 380/400/415/440V, 3PHASES, 50/60HZ, moteur à fréquence également disponible |
|
Marque de moteur |
Standard: moteur Siemens Beide ou Wannan Moteur Siemens et ABB à votre choix |
|
Type d'installation |
Standard: type horizontal Type vertical disponible selon votre choix |
| Couleur | Personnalisé, standard de RAL6011 |
|
N.W. du souffleur sans moteur |
800 kg ou plus |
|
Taille de l'emballage Approximativement. |
2.1*1,5*2,35 (longueur*largeur*hauteur) |
Caractéristiques:
1. engrenages de réglage à hélice pour un fonctionnement en douceur
2Compacte, la flexibilité d'installation offre aux utilisateurs plus de choix.
3- Adoptez une structure intégrale de roue, plus stable en fonctionnement.
4• Adopter des joints d'huile importés en caoutchouc fluoré, qui est de bonne résistance à l'usure et à haute température.
5- faible vibration et consommation d'énergie économique.
Fiche de paramètres
| Modèle | Dia du port (MM) | Vitesse | Flux d'air d'entrée (m3/min) et puissance de l'arbre (KW)3/min) | |||||||||||
| 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 10,0 kgf/cm2 | Réfrigération L'eau |
|||||||||
| 6 000 mmH2Je vous en prie. | 7 000 mmH2Je vous en prie. | 8 000 mmH2Je vous en prie. | 9 000 mmH2Je vous en prie. | 10 000 mmH2Je vous en prie. | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| Rpm | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | L/min | |||
| Le BKW8016S | 150 (6") | 850 | 20.27 | 30.33 | 19.59 | 33.68 | 10 | |||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | ||||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | ||||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | ||||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | ||||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | ||||
Normes de fabrication
Les produits fournis par le fournisseur sont fabriqués selon les normes suivantes:
JISB8341-1995 "Méthode d'essai et d'inspection des compresseurs à déplacement"
JB/T8941.1-1999 "Conditions pour les souffleurs de racines à usage général"
JB/T8941.2-1999 "Méthode d'essai des performances des souffleurs à racines à usage général"
Les données relatives à l'utilisation du produit doivent être fournies à l'autorité compétente.
Structure du corps principal du souffleur
|
Je ne veux pas. |
Nom de la partie |
Je suis désolée. |
|
Je ne veux pas. |
Nom de la partie |
Je suis désolée. |
|
Je ne veux pas. |
Nom de la partie |
Je suis désolée. |
|
1 |
Les pieds |
2 |
|
9 |
Couverture de l' extrémité gauche |
1 |
|
17 |
réservoir d'huile |
1 |
|
2 |
Boulons hexagonaux |
4 |
|
10 |
Pique ronde |
4 |
|
18 |
Équipement |
2 |
|
3 |
Sceaux antipoussière |
1 |
|
11 |
Logements |
1 |
|
19 |
Clé |
2 |
|
4 |
Propulsion de la roue |
1 |
|
12 |
Sceaux à huile |
4 |
|
20 |
Couverture axiale |
2 |
|
5 |
Points de roulement de l'entraînement |
2 |
|
13 |
Couverture de l' extrémité droite |
1 |
|
21 |
Points de roulement des engrenages |
2 |
|
6 |
Vélos à entraînement |
2 |
|
14 |
Éclaboussure |
16 |
|
22 |
Plaque de roulement |
2 |
|
7 |
Couverture de poussière |
1 |
|
15 |
Réspirateur |
1 |
|
23 |
Plateau réglable |
plusieurs |
|
8 |
Le mamelon gras |
2 |
|
16 |
Boulons de montage |
8 |
|
24 |
Noix magnétique |
1 |
Dessin d'assemblage de l'emballage du ventilateur
Fourniture standard de portée
1. souffleur à arbre nu
2. soupape de soulagement
3. soupape de freinage de gaufre de type boue
4. silencieux d'entrée (avec filtre à air)
Le silencieux d'amortissement est principalement utilisé pour éliminer le bruit du flux d'air à l'entrée du souffleur.et le matériau d'absorption sonore est placé entre les cylindres intérieur et extérieur pour un poids légerLe silencieux est en acier A3.
5. silencieux de décharge
6- souffleur et base du moteur (avec couvercle de ceinture)
7. joints souples en caoutchouc et amortisseur
8. poulie à moteur
9. détecteur de pression
10Ceinture en V
11. boulons et écrous et autres pièces de raccordement
12. moteur électrique
Des pièces optionnelles telles que le boîtier acoustique, le boîtier de commande, la vanne de démarrage automatique et des pièces de rechange sont disponibles.
