Fabricant professionnel de divers genres de ventilateurs
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BK |
| Certification: | ISO9001 / ISO14001 |
| Numéro de modèle: | BKW9020S |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | USD 10600- USD16600 |
| Détails d'emballage: | Cas en bois d'exportation |
| Délai de livraison: | 50 jours de travail |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 30 ensembles par mois |
| Nom: | Un souffleur à trois racines | Flux d'air: | 400,72 m3/min-73,32 m3/min |
|---|---|---|---|
| Le paquet: | Boîtier en bois | Type de refroidissement: | Eau 15 l/min |
| RPM du souffleur: | 1000-1500 | Voltage: | Pour les appareils à commande automatique: |
| Fréquence: | 50 Hz/60 Hz | Application du projet: | Traitement des eaux usées |
| Type d'installation :: | Horizontal ou vertical | ||
| Surligner: | ventilateur de trois racines de lobe petit,ventilateur de racines du lobe dn200 trois,ventilateur de racines du lobe 100kpa trois |
||

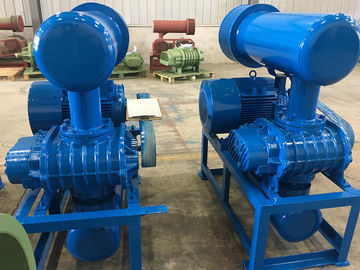

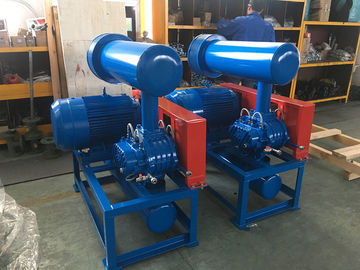

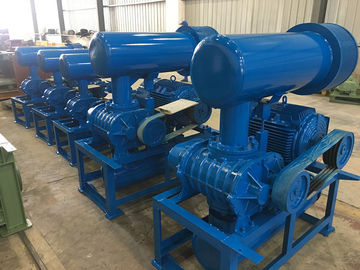

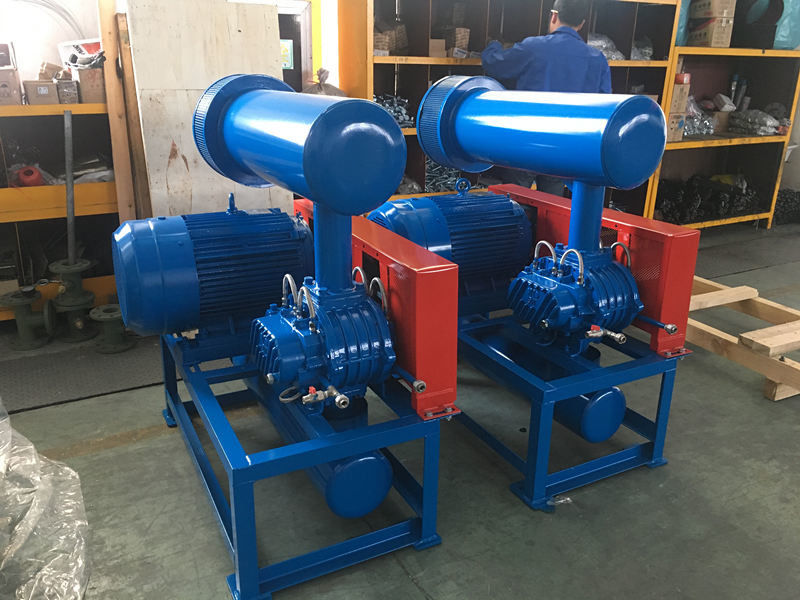

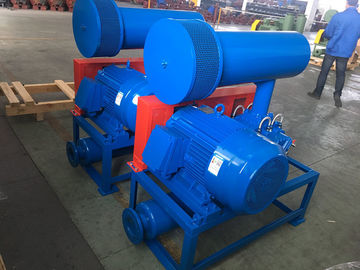

Au sujet de BKW9020S
Le ventilateur de racines de BKW9020S hérite de la plupart des composants de BK9020, il adopte le refroidissement par l'eau en soutenant la couverture, qui peut réduire la température de l'incidence en travaillant et prolonger la longévité, il est taille ennuyée est DN200, qui peut produire d'une plus grande capacité appropriée pour l'usage d'usine de ciment et de centrale.
Caractéristiques :
| Modèle | BKW9020S |
| Capacité d'air | 40.72m3/min-73.32m3/min |
| Différence de pression de décharge | 60-100KPA |
| Vitesse rotatoire | 1000rpm-1500rpm |
| Type de moteur | 75KW-280KW 380/400/415/440V, 3PHASES, 50/60HZ |
| Marque de moteur | Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
| Type d'installation | Norme : type horizontal. Type vertical disponible pour votre option |
| N.W. du ventilateur sans moteur | 1310 kilogrammes |
| Taille de emballage approximativement. | 2.62*1.78*2.60m (length*width*height) |
| Caractéristiques | 1. Type hélicoïdal vitesses de synchronisation pour le bon fonctionnement 2. Le contrat, flexibilité dans l'installation donne à des utilisateurs plus de choix. 3. Structure intégrale de roue à aubes et d'axe pour un fonctionnement plus stable et plus bon 4. Joints importé Adopt faits à partir du caoutchouc fluoric avec la grande résistance à l'usure et la résistance à hautes températures. 5. Vibration et consommation d'énergie à faible bruit et basses. |
Paramètres
| Modèle | Diamètre de port (millimètres) | Vitesse | Flux d'air d'admission (m3/min) et puissance d'axe (kilowatt) (m3 /min) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Refroidissement L'eau |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| T/MN | m3 /min | Kilowatt | m3 /min | Kilowatt | m3 /min | Kilowatt | m3 /min | Kilowatt | m3 /min | Kilowatt | L/min | |||
| BKW9020S | 200 (8") | 1000 | 44,70 | 59,00 | 43,60 | 65,83 | 42,58 | 72,66 | 41,62 | 79,49 | 40,72 | 86,33 | 15 | |
| 1050 | 47,61 | 61,95 | 46,52 | 69,12 | 45,50 | 76,29 | 44,54 | 83,47 | 43,64 | 90,64 | ||||
| 1150 | 53,50 | 66,49 | 52,57 | 74,19 | 51,71 | 81,89 | 50,90 | 89,59 | 50,13 | 97,29 | ||||
| 1250 | 59,17 | 72,27 | 58,24 | 80,64 | 57,37 | 89,01 | 56,56 | 97,38 | 55,79 | 105,75 | ||||
| 1400 | 67,66 | 80,94 | 66,73 | 90,32 | 65,86 | 99,69 | 65,05 | 109,07 | 64,28 | 118,44 | ||||
| 1500 | 73,32 | 86,72 | 72,39 | 96,77 | 71,52 | 106,81 | 70,71 | 116,86 | 69,94 | 126,90 | ||||
| 1600 | 78,98 | 92,51 | 78,05 | 103,22 | 77,19 | 113,93 | 76,37 | 124,65 | 75,60 | 135,36 | ||||
Description des pièces de ventilateur :
| Enveloppe | Fait du fer de moulage HT200 Structure SANS FIN adoptée pour améliorer l'efficacité, ancien usiné par le centre de commande numérique par ordinateur avec la haute précision |
| Rotor (axe et roue à aubes) | Fait du fer de moulage QT500 La roue à aubes et l'axe est moulée comme cloison intégrale. Adoption de la planeuse d'OR pour qu'usiner réalise la haute précision |
| Incidence d'extrémité de vitesse | Fait de GCr15 Marque de NSK, roulement à billes de contact angulaire de double-rangée, capable de soutenir la charge axiale |
| Incidence d'extrémité d'entraînement | Fait de GCr15 Marque de NSK, roulement à rouleaux cylindrique |
| Vitesse | Fait de 20CrMnTi Structure biseautée pour plus bon le fonctionnement |
| Joint | Fait du caoutchouc de fluoro soutient la haute température et a une plus longue vie. |
Principe de fonctionnement
Le ventilateur de racines est un ventilateur de cubage, et il décharge une quantité déterminée d'air proportionnellement à sa vitesse de rotation. Chaque rotation, là est deux lobes pour finir trois fois absorbant et dischargeing l'air. Comparé au ventilateur de deux lobes, elle est de moins d'impulsions d'air, de plus petit changement de charge, plus de haute résistance, de plus à faible bruit et vibration.
Deux axes de paraller ont trois lobes chaque, tous les lobes gardent le petit dégagement les uns avec les autres et logeant à l'intérieur. Chaque rotatiomn de lobes, un certain air sera absorbé à l'admission et à la forme transfeered le logement à l'intérieur de la surface au port du diacharge du ventilateur.
Deux axes seront tournés par les vitesses de synchronisation, aucun tout contact entre les lobes, ainsi il peut être tourné à la grande vitesse sans n'importe quelle lubrification à l'intérieur. Il a le chaaracteristics suivant : simplement configuration ; fonctionnement sans à-coup ; stabilisation de bonne représentation. Elle a été largement appliquée dans diverses industries.
L'eau de refroidissement :
De l'eau propre sans matières étrangères est exigée.
La température de l'eau sera moins de ℃ 40.
