Fabricant professionnel de divers genres de ventilateurs
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | BK |
| Certification: | ISO9001/ISO14001/CE |
| Numéro de modèle: | BK6005 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Cas en bois standard d'exportation |
| Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Capacité d'air: | 4.58-12.74m3/min | Différence de pression de décharge: | 10-80kpa |
|---|---|---|---|
| Puissance de moteur: | 2.2-22KW | Trou de décharge: | DN80 (3") |
| type de refroidissement: | Air | Application :: | Transport d'aération, de lissage, pneumatique, appliqué pour le traitement de l'eau, le ciment, la c |
| Incidence: | NSK, foroption de SKF | Couleur: | RAL6011 standard, ou adapté aux besoins du client |
| Surligner: | ventilateur à haute pression des racines 80kpa,petit ventilateur à haute pression de racines,ventilateur rotatoire de lobe de racines à haute pression |
||
Ventilateur de racines de lobe de l'aération trois, ventilateur rotatoire, 10KPA - 80KPA, ventilateur
Au sujet de BK
Le ventilateur de racines de BK est un genre de produit conçu et construit selon les normes nationales.
Ce type ventilateur est largement appliqué dans le traitement d'eaux usées utilisé comme areator.
Caractéristiques :
|
Modèle |
BK6005 |
|
Capacité d'air |
3.54-11.74m3/min |
|
Déchargez la différence de pression |
10-80KPA |
|
Vitesse rotatoire |
850-1800rpm |
|
Type de moteur |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
|
Type d'installation |
Norme : type horizontal. Type vertical disponible pour votre option |
|
N.W. de ventilateur sans moteur |
241 kilogrammes |
|
Taille de emballage approximativement. |
1.5*1.05*1.75m (length*width*height) |
Caractéristiques :
1. type hélicoïdal vitesses de synchronisation pour le bon fonctionnement
2. le contrat, flexibilité dans l'installation donne à des utilisateurs plus de choix.
3. structure intégrale de la roue à aubes et de l'axe pour éviter des points faibles de la structure fendue
4. Des joints de SKF faits à partir du caoutchouc de fluoro avec la bonne résistance à l'usure et la résistance à hautes températures est installés.
5. Basse vibration et petite consommation d'énergie.
Feuille de paramètre
| Modèle | Diamètre de port (millimètres) | Vitesse | Flux d'air d'admission (m3/min) et puissance d'axe (kilowatts) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| T/MN | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||
| BK6005 | 80 (3") | 850 | 5,01 | 1,66 | 4,58 | 2,95 | 4,26 | 3,90 | 3,99 | 4,87 | 3,75 | 6,00 | 3,54 | 7,13 | ||||
| 1000 | 6,07 | 1,95 | 5,65 | 3,47 | 5,33 | 4,59 | 5,05 | 5,73 | 4,82 | 7,06 | 4,60 | 8,39 | 4,40 | 9,45 | 4,22 | 10,73 | ||
| 1150 | 7,13 | 2,24 | 6,71 | 3,99 | 6,39 | 5,28 | 6,11 | 6,59 | 5,88 | 8,12 | 5,67 | 9,65 | 5,46 | 10,87 | 5,29 | 12,33 | ||
| 1250 | 7,84 | 2,44 | 7,42 | 4,34 | 7,10 | 5,74 | 6,82 | 7,16 | 6,59 | 8,82 | 6,38 | 10,49 | 6,17 | 11,82 | 5,99 | 13,41 | ||
| 1400 | 8,91 | 2,73 | 8,48 | 4,86 | 8,16 | 6,43 | 7,89 | 8,02 | 7,65 | 9,88 | 7,44 | 11,74 | 7,23 | 13,24 | 7,06 | 15,02 | ||
| 1500 | 9,61 | 2,92 | 9,19 | 5,21 | 8,87 | 6,89 | 8,59 | 8,60 | 8,36 | 10,59 | 8,15 | 12,58 | 7,94 | 14,18 | 7,76 | 16,09 | ||
| 1650 | 10,68 | 3,22 | 10,25 | 5,73 | 9,93 | 7,58 | 9,66 | 9,46 | 9,42 | 11,65 | 9,21 | 13,84 | 9,00 | 15,60 | 8,83 | 17,70 | ||
| 1800 | 11,74 | 3,51 | 11,31 | 6,25 | 11,00 | 8,27 | 10,72 | 10,32 | 10,49 | 12,71 | 10,27 | 15,10 | 10,07 | 17,02 | 9,89 | 19,31 | ||
Structure du principal organisme de ventilateur
|
Non. |
Nom de partie |
Quantité. |
|
Non. |
Nom de partie |
Quantité. |
|
Non. |
Nom de partie |
Quantité. |
|
1 |
Pose |
2 |
|
9 |
Couvercle d'embout gauche |
1 |
|
17 |
Réservoir de stockage de pétrole |
1 |
|
2 |
Boulon d'hexagone |
4 |
|
10 |
Goupille ronde |
4 |
|
18 |
Vitesse |
2 |
|
3 |
Joint d'Antidust |
1 |
|
11 |
Enveloppe |
1 |
|
19 |
Clé |
2 |
|
4 |
Roue à aubes d'entraînement |
1 |
|
12 |
Joint |
4 |
|
20 |
Douille axiale |
2 |
|
5 |
Incidence |
2 |
|
13 |
Couverture d'extrémité droite |
1 |
|
21 |
Incidence |
2 |
|
6 |
Roue à aubes conduite |
2 |
|
14 |
Boulon |
16 |
|
22 |
Plaque de roulement |
2 |
|
7 |
Tasse de la poussière |
1 |
|
15 |
Reniflard |
1 |
|
23 |
Protection réglable |
plusieurs |
|
8 |
Mamelon de graisse |
2 |
|
16 |
Boulon |
8 |
|
24 |
Écrou magnétique |
1 |

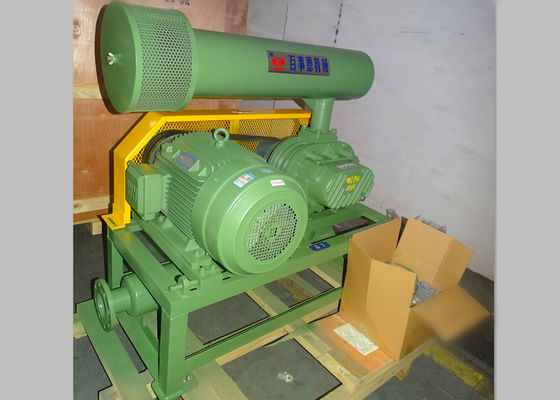

Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. principal organisme de ventilateur
2. pression soulager la valve
3. clapet anti-retour
4. silencieux d'admission (avec le filtre à air)
5. silencieux de décharge
6. base publique (avec la couverture de ceinture)
7. protection en caoutchouc de joint flexible et de choc
8. poulie de moteur
9. indicateur de pression
10. V-ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur électrique
