Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001/CE |
Numéro de modèle: | BKW5006 |
Quantité de commande min: | 1SET |
---|---|
Prix: | 2500-3700 USD |
Détails d'emballage: | Coffret en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 3 ensembles par mois |

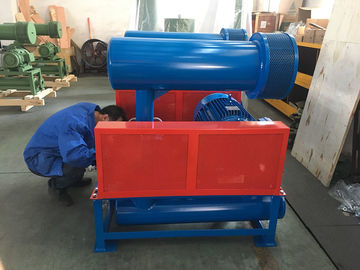

Nom: | Un souffleur à trois racines | Le jour du pot: | 100 (((4") |
---|---|---|---|
Vitesse: | 850 à 2000 tours par minute | Type de refroidissement: | Refroidissement par eau |
bruit: | Faible niveau de bruit | Voltage: | Pour les appareils à commande automatique: |
Fréquence: | 50 Hz/60 Hz | Application du projet: | Traitement des eaux usées |
Type d'installation :: | Horizontal ou vertical | ||
Surligner: | Ventilateur de 3 racines de lobe,ventilateur de transport pneumatique |
1 Brève introduction
Le souffleur à racines de la série BKW hérite de la plupart des composants de la série BK, il adopte le refroidissement à l'eau dans le couvercle du roulement,
qui peut réduire la température du roulement lors du travail et prolonger la longévité, il a également un plus grand
capacité de pression.
2 Principe de fonctionnement du souffleur
Le souffleur à racines est un souffleur à cube, et il décharge une quantité fixe d'air proportionnellement à sa vitesse de rotation.
À chaque rotation, il y a deux lobes pour terminer trois fois absorber et décharger l'air.
Il s'agit d'un ventilateur qui a moins d'impulsions d'air, moins de variation de charge, une résistance plus élevée, moins de bruit et de vibrations.
Deux puits parallèles ont trois lobes chacun, tous les lobes garder un petit espace entre eux et le logement
Chaque rotation des lobes, un certain air sera absorbé à l'entrée et transféré du boîtier à l'intérieur
surface au port de décharge du ventilateur.
Deux arbres seront tournés par les engrenages de chronométrage, pas de toucher entre les lobes, de sorte qu'il peut être tourné à haute
Il a les caractéristiques suivantes: configuration simple; fonctionnement
Il a été largement appliqué dans diverses industries.
3 Dessin des pièces principales du moteur
4 Tracé du dessin dimensionnel
Fiche de dimension de contour | ||||||||||||||||||
Le type | Port Dia | Puissance du moteur | Une | B. Pour | C | D | E | F | G | H est | Le K. | M | N | Je vous en prie. | P | Q. Je vous en prie. | N-M16xh | Poids (en kg) |
BKW5006 | 100 (((4") | 5.5 à 7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16X300 | 214 |
11 à 15 | 489 | 553 | ||||||||||||||||
18.5 à 22 | 534 | 598 | ||||||||||||||||
30 | 560 | 624 |
5 Paramètre de performance
Port Dia | Vitesse | Flux d'air d'entrée ((m3/min) et puissance d'arbre ((KW) dans différentes conditions | |||||||||||
00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 1.0 kgf/cm2 | Eau de refroidissement | ||||||||
6 000 mmH2O | 7000 mmH2O | 8 000 mmH2O | 9000 mmH2O | 10000 mmH2O | |||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||||
Rpm | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | M3/min | KW | L/min | ||
BKW5006 |
100 (((4") |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | |||||
1150 | 5.31 | 8.72 | 5.1 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | |||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.6 | 12.12 | 5.42 | 13.54 | |||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.1 | 14.63 | 5.94 | 16.17 | |||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | |||
1600 | 8.35 | 12.13 | 8.14 | 13.86 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | |||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.8 | 18.96 | 8.64 | 20.96 | |||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | |||
2000 | 11.05 | 15.16 | 10.85 | 17.1 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 |
23.95 |
6 À propos de l'accessoire
(1) L'accessoire de série comprend: le silencieux d'entrée et de sortie, le manomètre, le cadre de base, la poulie du ventilateur,
Le moteur, la ceinture, le protecteur de ceinture, la soupape de soulagement, la soupape de frein.
(2) Les poids ci-dessus sont uniquement pour les accessoires standard, à l'exclusion du moteur.
(3) La dimension du souffleur, équipé d'un moteur haute tension, sera fournie spécialement.
Questions fréquentes
1Quelles sont les informations que je dois fournir lors de l'enquête?
A: Capacité aérienne
B: la pression
C: Application
D: Environnement d'utilisation (température, pression atmosphérique)
Vous avez besoin d'un moteur?
Ou d'autres spécialités que vous nous donnez seront plus appréciées.
2Quelle est votre garantie?
Notre garantie est de 12 mois après avoir reçu le souffleur de racines. Pendant la période de garantie, remplacer les pièces endommagées gratuitement.services techniques de haute qualité et concessions de prix pour les pièces de rechange afin d'assurer un fonctionnement continu et sûr des équipements de haute qualité.
3Quelle est la durée de vie du souffleur de racines?
Dans un environnement d'utilisation normal
A. La durée de vie du souffleur est supérieure à 10 ans.
B - La durée de vie de l'impulseur est supérieure à 60 000 heures.
C- La durée de vie du roulement est supérieure à 50 000 heures.
D- La durée de vie des engins est supérieure à 60 000 heures.
4Quelles sont vos conditions d'emballage?
R: Généralement, nous emballons nos marchandises dans des boîtes en contreplaqué sans fumigation. Si vous avez un brevet enregistré légalement, nous pouvons emballer les marchandises dans vos boîtes de marque après avoir reçu vos lettres d'autorisation.
5Comment votre usine contrôle-t-elle la qualité des produits?
Nous avons un service d'inspection de qualité. Avant d'envoyer le produit, nous vérifions chaque produit. S'il y a un problème de qualité, nous en produirons un nouveau.
6Quelles sont vos conditions de paiement?
1. TT 30% en précompte et TT 70% après inspection avant expédition.
2.100% L/C irrévocable à l'heure.
